MessagePosté: 20 Mar 2021, 19:41
Nouveau Membre
Nouveau Membre

Inscription: 30 Aoû 2020, 22:07
Messages: 25
Département: 56

Audi A3 2.0 TDI 140Ch
Ambiente de Nov 2004
Si il y a des choses à me faire faire, pas de soucis, je suis à l'écoute.
Je pense avoir bien fait le codage et le câblage des commandes.
Ma bague est une A et il faut une C ou D pour être compatible avec le module de direction F.
C'est ce que j'ai cru lire sur le forum.


Haut | Bas
MessagePosté: 21 Mar 2021, 11:47
Avatar de l’utilisateur
Contributeur Technique
Contributeur Technique

Inscription: 10 Juil 2010, 11:57
Messages: 1488
Localisation: Compiegne
Département: 60

Audi A3 2.0 TDI 140Ch
Ambition Luxe de Oct 2005
Slt

C'est bien une 8P ton A3 ?

Alors , essais 0003041 ou 0004041.



Envoyé de mon SM-G960F en utilisant Tapatalk

_________________
Aucun support ou autre en MP


Haut | Bas
MessagePosté: 25 Mar 2021, 21:08
Nouveau Membre
Nouveau Membre

Inscription: 30 Aoû 2020, 22:07
Messages: 25
Département: 56

Audi A3 2.0 TDI 140Ch
Ambiente de Nov 2004
J'ai recu ma bague en D.
J'ai installé le module de colonne 8P0 953 549 F et la bague 1k0 959 653 D. Après avoir recalibré le capteur d'angle G85.
Plus de voyant au tableau de bord et direction assistée ok.

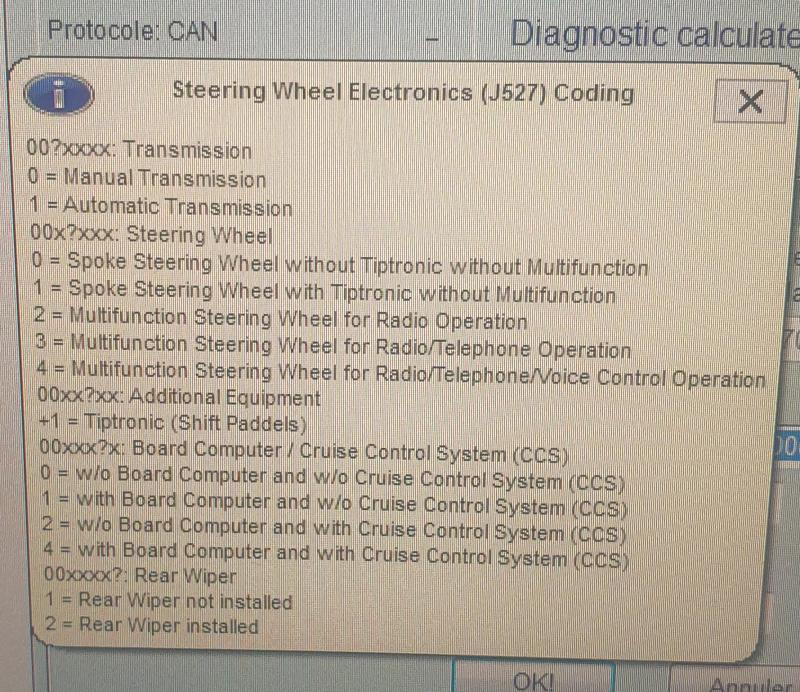

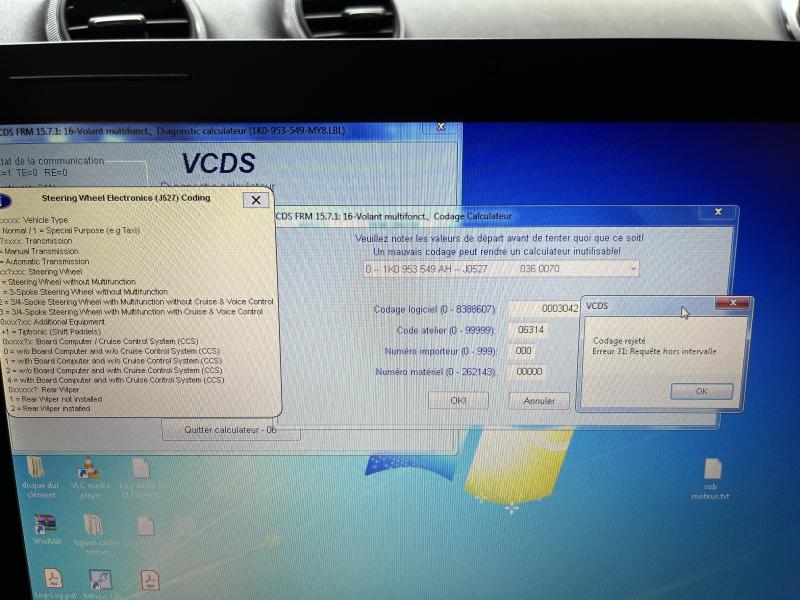

Jai télécodé le volant en 0002042, 0003042 et les numéro suivant jusqu'à 0005042: le volant marche pas.

Telecodage 0002042 : Code 02071 - Bus de données local
014 - Défectueux/défectueuse
Un petit coup de main svp.

Je me pose une question.
Il n'y a pas un fusible à mettre?
Comme je n'ai pas de rétro éclairage sur les touches.


Dernière édition par jbprod le 26 Mar 2021, 08:31, édité 1 fois.
double post. Merci d'editer le dernier message tant que personne n'a repondu


Haut | Bas
MessagePosté: 25 Mar 2021, 21:33
Avatar de l’utilisateur
Contributeur Technique
Contributeur Technique

Inscription: 10 Juil 2010, 11:57
Messages: 1488
Localisation: Compiegne
Département: 60

Audi A3 2.0 TDI 140Ch
Ambition Luxe de Oct 2005
Slt

Que je sache, pas de fusible .

Mais, pourquoi pas.



Envoyé de mon SM-G960F en utilisant Tapatalk

_________________
Aucun support ou autre en MP


Haut | Bas
MessagePosté: 26 Mar 2021, 10:40
Avatar de l’utilisateur
Audiste Timide
Audiste Timide

Inscription: 06 Fév 2020, 13:28
Messages: 85
Département: 94

Audi A3 1.4 TFSI 125Ch
Ambiente de Nov 2008
Salut,

Est ce que tu as vérifié l'état du calculateur J527 (8P0 953 549 F) ça m'est déjà arrivé il y avait de l'oxydation sur les pins c'est facile à ouvrir un coup de nettoyant contact ou de l'alcool avec une petit brossé souple et tu frotte les pins et les connecteurs.

Tu peux nous mettre des photos du cable airbag que tu as fait ? Surtout le connecteur Jaune le gros voir si tu as mis dans les bonnes bornes.

Connecteur Jaune:

Pin 1 = unused
Pin 2 = unused
Pin 3 green = green airbag plug
Pin 4 white = green airbag plug
Pin 5 blue = orange airbag plug
Pin 6 orange = orange airbag plug
Pin 7 black = Ground (-12V)&Horn
Pin 8 brown =Horn
Pin 9 blue = LIN (data bus)
Pin 10 red = +12V
Pins 11-12 = unused

Voilà comment ça doit etre branché


Haut | Bas
MessagePosté: 26 Mar 2021, 21:18
Nouveau Membre
Nouveau Membre

Inscription: 30 Aoû 2020, 22:07
Messages: 25
Département: 56

Audi A3 2.0 TDI 140Ch
Ambiente de Nov 2004
Je vais revérifier dimanche mes commandes au volant.
Je vais vérifier que j'ai bien mon 12v pour les commandes.
Pour les autres câbles qui étaient d'origines, ils sont tous noirs sur une prise jaune est orange.

Est-ce possible de tester les boutons du volant au multimètre?
Je n'ai jamais vu les commandes du volant fonctionner.

Merci pour votre patience.


Haut | Bas
MessagePosté: 26 Mar 2021, 22:24
Avatar de l’utilisateur
Audiste Timide
Audiste Timide

Inscription: 06 Fév 2020, 13:28
Messages: 85
Département: 94

Audi A3 1.4 TFSI 125Ch
Ambiente de Nov 2008
Ton connecteur jaune et orange c'est celui qui va sur ta bague de rappel et la correspondance des pins je te l'ai donné plus haut reste plus qu'à bien les brancher.

Pour vérifier les commandes c'est pas évident les commandes ont normalement 3 fils un + un - et un Linbus.

Si les fils de ton connecteur de commande sont tous noir et que tu les as retiré de leur connecteur d'origine ça va être plus complexe il te faut un schéma j527/bague de rappel/commande au volant qui match bien avec ton matériel et tu reprends proprement.

Si tu as des photos n'hésite pas ça aide à y voir plus clair.


Haut | Bas
MessagePosté: 28 Mar 2021, 16:18
Nouveau Membre
Nouveau Membre

Inscription: 30 Aoû 2020, 22:07
Messages: 25
Département: 56

Audi A3 2.0 TDI 140Ch
Ambiente de Nov 2004
Je viens de vérifier les câbles.
Ils sont bien câblés. J'ai du 12v ou 14v en fonction si le moteur est démarré entre broche 7 et 10.
J'ai 10v entre 7 et 9.

Je pense qu'il y a un un problème de commande ou de programmation.
:grrr: :tantpis:


Haut | Bas
MessagePosté: 28 Mar 2021, 20:36
Avatar de l’utilisateur
Audiste Timide
Audiste Timide

Inscription: 06 Fév 2020, 13:28
Messages: 85
Département: 94

Audi A3 1.4 TFSI 125Ch
Ambiente de Nov 2008
Salut,

La broche 9 pour la tester il te faut un oscilloscope un premier prix suffit c'est un signal carré donc avec le voltmètre on ne peut malheureusement pas s'assurer du bon fonctionnement.

Tu as vérifié l'état du boitier ? Moi j'ai déjà reçu un boîtier oxydé et les commandes de plein phare et lave glace ne fonctionnaient pas j'ai du tous nettoyer au nettoyant contact pour que ça refonctionne parfaitement.

Si tu avais un problème avec les commande tu aurais un code erreur différent il te parlerait de module EXXX en défaut mais pour t'en assurer débrancher les commandes et fait un essai tu devrais voir apparaître uniquement le défaut EXXX si le problème vient de tes commandes.

Apres pour le codage je trouve qu'il est bien si c'est bien ça que tu as comme choix :



Tu pourrais nous prendre en photo ton volant je viens de voir que c'est un 8K0 419 091 BB c'est celui des 8v facelift c'est bien ça ? Si c'est le cas ce n'est pas un problème de commande mais de version de LinBUS va voir ce tuto à la dernière page tutoriaux-8p-f44/installation-volant-8v-dans-8p-t39868-75.html


Haut | Bas
MessagePosté: 28 Mar 2021, 22:08
Nouveau Membre
Nouveau Membre

Inscription: 30 Aoû 2020, 22:07
Messages: 25
Département: 56

Audi A3 2.0 TDI 140Ch
Ambiente de Nov 2004
Je ne sais pas si c'est un 8p ou 8v.
L'airbag est rond sur le volant 8v et une forme plutôt rectangulaire sur 8p. A confirmer, mais moi j'ai gardé l'airbag, donc 8p.
Je vais creuser pour verifier. Pour les photos, je regarde comment faire demain.

Edit :
J'ai vérifié le module de direction: OK, pas de corrosion.

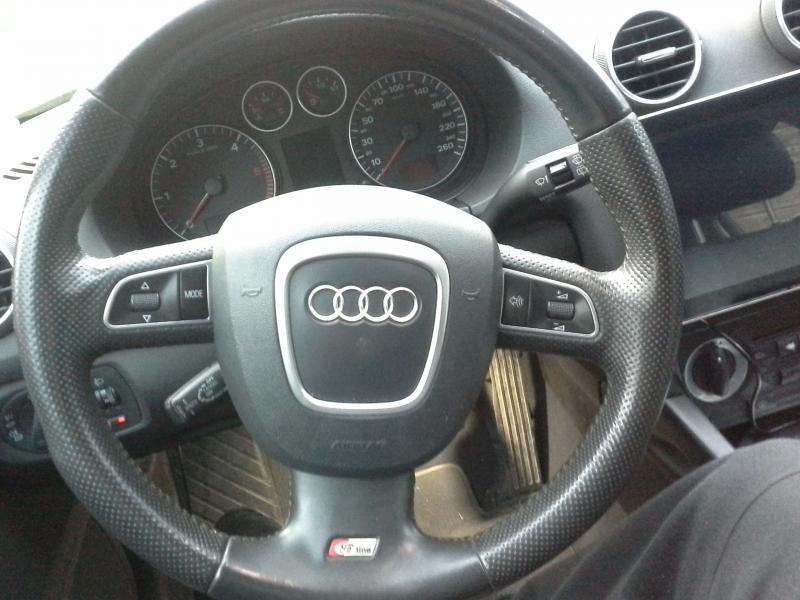

Pour le type de volant: 3 branches avec un airbag qui est rectangulaire avec les angles arrondis.

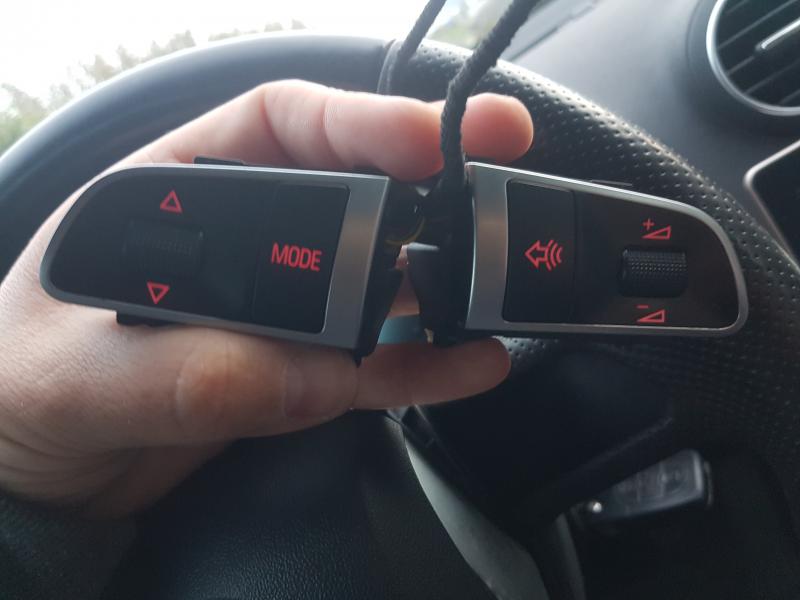

Réf des commandes: 4E0951527AD et 4E0951527AE

:?:

Edit 2 :
Bonjour,

Je suis en cours d'installation d'un volant multifonctions sur mon A3 8P 2005.

Après avoir beaucoup lu, j'ai commandé le matériel:
- Bague de rappel 1k0 959 653 D
- module de direction 8P0 953 549 F
- Volant 3 branches S3 line 8K0 419 091 BB
- Modification du câble airbag (modèle orange)
- Commandes 4E0951527AD et 4E0951527AE
- Airbag 2 détonateurs 8P0 880 201 BA
- Activation au VAGCOM.


Le résultat:
- Calibration de la bague OK
- Les commandes ne fonctionne pas
- Pas de rétro éclairage des commandes
- Voici le diag: Telecodage 0002042 :
Code 02071 - Bus de données local
014 - Défectueux/défectueuse

Après avoir lu le post que l'on m'a conseillé pour mon problème, je ne pense pas être concernés.

Pouvez vous me dire où est mon erreur.

Merci. :hello:


Dernière édition par ZIPPO4594 le 29 Mar 2021, 08:26, édité 2 fois.
Triple post !!!


Haut | Bas
MessagePosté: 05 Avr 2021, 20:38
Nouveau Membre
Nouveau Membre

Inscription: 30 Aoû 2020, 22:07
Messages: 25
Département: 56

Audi A3 2.0 TDI 140Ch
Ambiente de Nov 2004
Je suis sur la toile pour troiver une solution mais je ne vois pas où est l'erreur.

Est-ce qu'il y a plusieurs type de calculateur J533 interface diagnostic bus?
La prise autoradio est câblée commande au volant: CAN L et CAN H.

Je précise que le volant d'origine a la même forme que celui qui est monté, mais n'avait pas les emplacements pour mettre les commandes.

Est-ce qu'il aurait un codage à faire pour que le calculateur J533 puisse communiquer entre le multifonctions et l'autoradio?


Haut | Bas
MessagePosté: 05 Avr 2021, 21:20
Avatar de l’utilisateur
Moderateur
Moderateur

Inscription: 09 Avr 2012, 14:59
Messages: 10230
Localisation: 94 et 45
Département: 94

Audi S3 2.0 TFSI 265Ch
S de Juin 2012
Il faut que les commandes multifonctions soient codées dans la calculateur 16 et 56 pour que tout fonctionne

http://wiki.ross-tech.com/wiki/index.ph ... tem_(RNS-E)#Coding

http://wiki.ross-tech.com/wiki/index.php/Audi_A3_(8P)_Steering_Wheel#Coding

_________________
ZIPPO4594

/!\ HORS MEMBRES GRADES, PAS DE SUPPORT PAR MP - POSEZ VOS QUESTIONS SUR LE FORUM /!\
/!\ Pas d’aide d’ordre technique tant que la présentation de la voiture n’a pas été faite en bonne et due forme ! /!\
Nous sommes un forum communautaire et non pas une hotline Audi
> Règles du forum à lire et à relire <
La modération se réserve le droit de verrouiller ou de supprimer tout message ne respectant pas le règlement du forum


Haut | Bas
MessagePosté: 05 Avr 2021, 21:51
Nouveau Membre
Nouveau Membre

Inscription: 30 Aoû 2020, 22:07
Messages: 25
Département: 56

Audi A3 2.0 TDI 140Ch
Ambiente de Nov 2004
Merci, je regarde demain matin avant de partir au taf.


Haut | Bas
MessagePosté: 06 Avr 2021, 07:33
Avatar de l’utilisateur
Audiste Timide
Audiste Timide

Inscription: 06 Fév 2020, 13:28
Messages: 85
Département: 94

Audi A3 1.4 TFSI 125Ch
Ambiente de Nov 2008
Salut,

Je viens de relire tes posts, tu as bien testé que tu avais 12v entre la pin 7 et la pin 10 sur la bague de rappel ? Si c'est bien le cas tu devrais avoir à minima le rétro-éclairage des commandes quand tu bascule en feux de croisement
après que les boutons ne fonctionnent pas ça relève du codage ou alors du fait que les boutons sont défectueux (à moins qu'il existe des versions spécifique entre les gammes audi mais j'ai un doute)


Haut | Bas
MessagePosté: 07 Avr 2021, 20:49
Nouveau Membre
Nouveau Membre

Inscription: 30 Aoû 2020, 22:07
Messages: 25
Département: 56

Audi A3 2.0 TDI 140Ch
Ambiente de Nov 2004
@bird97:
J'ai bien du 12v entre pin 7 et 10 mais pas de rétro éclairage des touches.

@ ZIPPO4594:

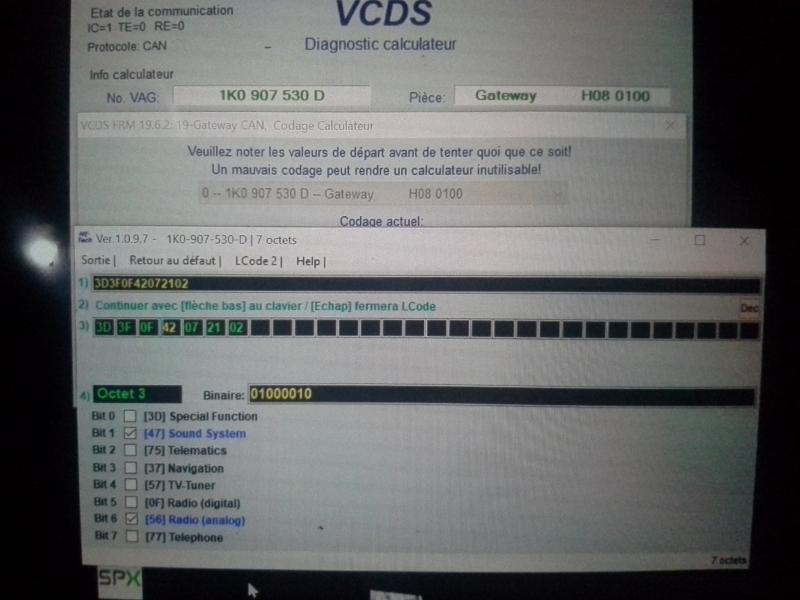

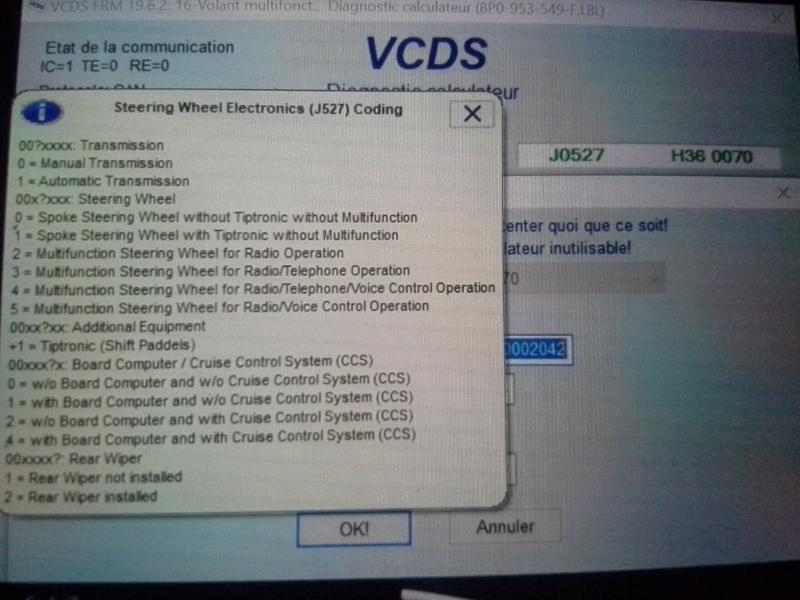

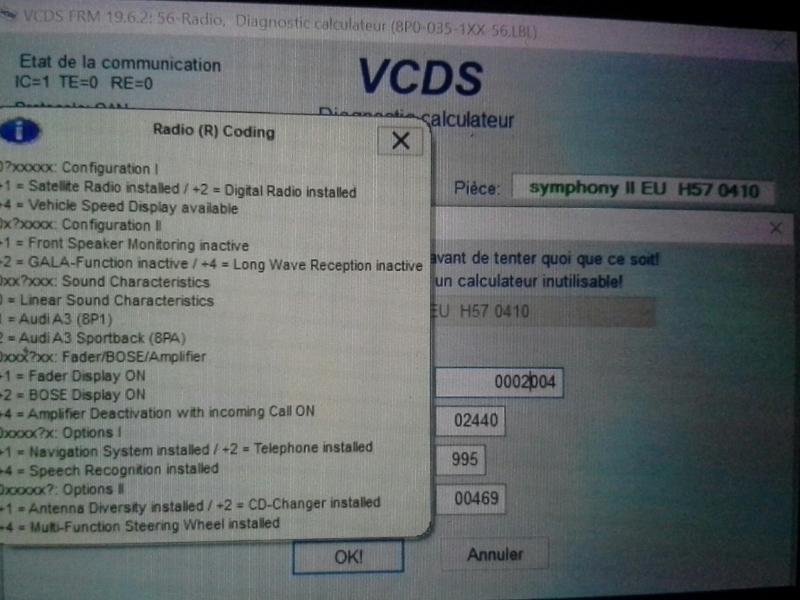

Après avoir remis mon Symphony II, voici mon codage:

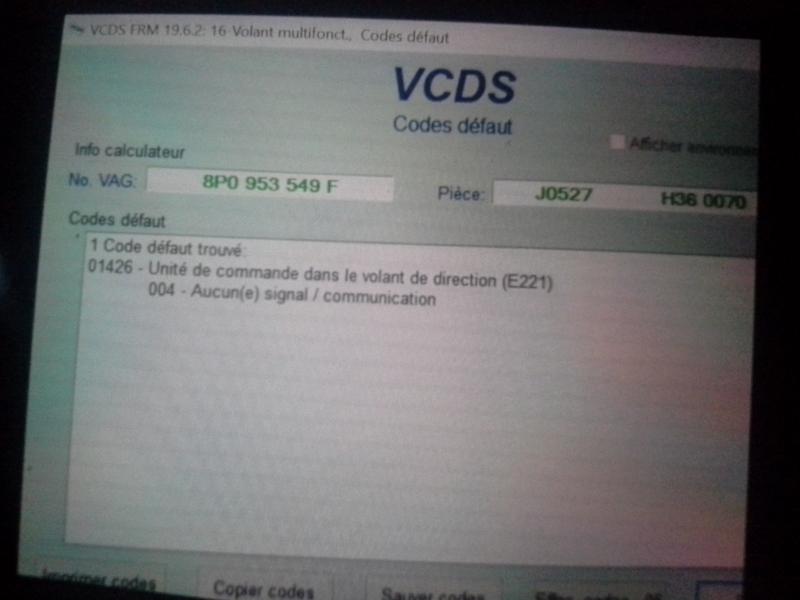

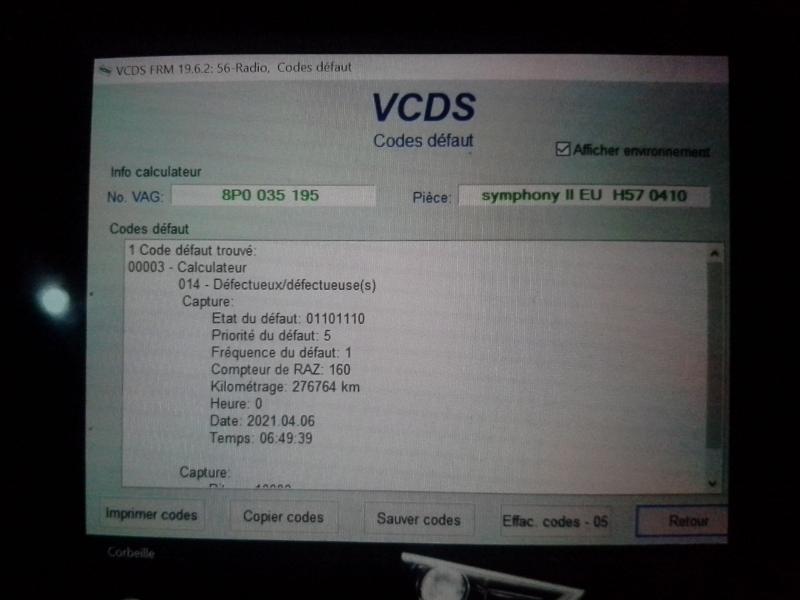

:?: j'ai un défaut dans chaque calculateur.

1- Est-ce que mes commandes multifonctions sont les bonnes références?
4E0951527AD et 4E0951527AE
2- Est-ce le Symphony II est compatible avec les multifonctions?

3- tous le matos est d'occasion donc je ne sais pas si il est bon et je ne l'ai pas vu fonctionner.


Dernière édition par jbprod le 08 Avr 2021, 10:02, édité 1 fois.
double post. Merci d'editer le dernier message tant que personne n'y a repondu


Haut | Bas
MessagePosté: 08 Avr 2021, 10:16
Avatar de l’utilisateur
Audiste Timide
Audiste Timide

Inscription: 06 Fév 2020, 13:28
Messages: 85
Département: 94

Audi A3 1.4 TFSI 125Ch
Ambiente de Nov 2008
Salut,

Ok ton codage semble bon en tous cas suffisant pour faire fonctionner les commandes, vu que tu as bien 12v les commandes devrait être retroeclairé quand tu passe en feux de croisement, si c'est pas le cas le cable maison que tu as fait n'est pas bon ou bien les commandes sont H.S.

Pour moi les commandes sont compatibles et même si elles ne le sont pas tu aurais au minimum le rétro-éclairage vu que tu as du 12v (c'était mon cas quand j'ai branché des commande de A3 2018-2019 sur ma 2008). C'est ce qui me fait penser que tu as fait un mauvais cablage.

Envoi des photos de ton cablage on pourra le valider.


Haut | Bas
MessagePosté: 08 Avr 2021, 18:39
Nouveau Membre
Nouveau Membre

Inscription: 30 Aoû 2020, 22:07
Messages: 25
Département: 56

Audi A3 2.0 TDI 140Ch
Ambiente de Nov 2004

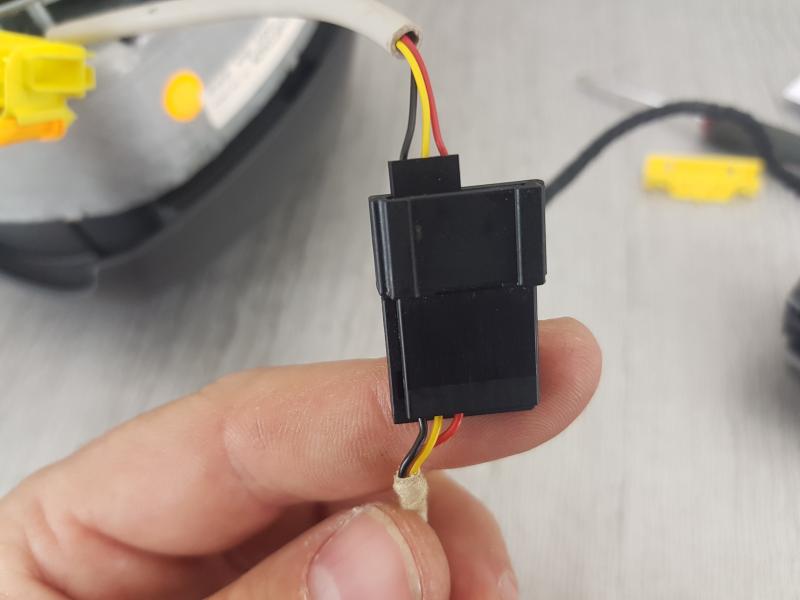

Voici des photos de mon câblage.


Après avoir mesurer mes câble, j'ai bien du 12 volts sur le rouge et le noir. Je l'ai testé avec une alimentation et les commandes démonter, et je n'ai pas de rétroéclairage qui apparaît. Donc je suppose que mes commandes au volant sont défectueuses :fchier:


Haut | Bas
MessagePosté: 08 Avr 2021, 20:42
Avatar de l’utilisateur
Audiste Timide
Audiste Timide

Inscription: 06 Fév 2020, 13:28
Messages: 85
Département: 94

Audi A3 1.4 TFSI 125Ch
Ambiente de Nov 2008
Si tu confirme que ton câble noir c'est ta masse et le rouge le +, tu ne l'as pas branché au bonne endroit... tu as mis le fils jaune qui est sensé être ton data(bus LIN) sur la pin 10 qui est du +12v et la pin 9 qui est ton data tu lui as mis le cable rouge , refere toi à ça :

Connecteur Jaune:

Pin 1 = unused
Pin 2 = unused
Pin 3 green = green airbag plug
Pin 4 white = green airbag plug
Pin 5 blue = orange airbag plug
Pin 6 orange = orange airbag plug
Pin 7 black = Ground (-12V)&Horn
Pin 8 brown =Horn
Pin 9 blue = LIN (data bus)
Pin 10 red = +12V
Pins 11-12 = unused


Haut | Bas
MessagePosté: 08 Avr 2021, 21:50
Nouveau Membre
Nouveau Membre

Inscription: 30 Aoû 2020, 22:07
Messages: 25
Département: 56

Audi A3 2.0 TDI 140Ch
Ambiente de Nov 2004

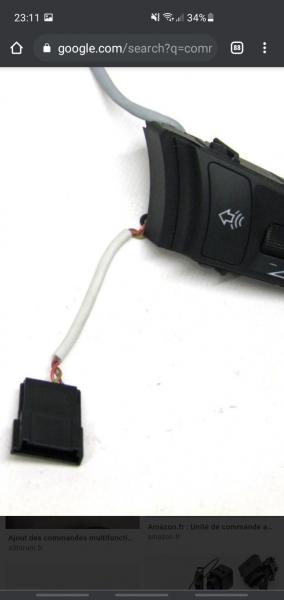

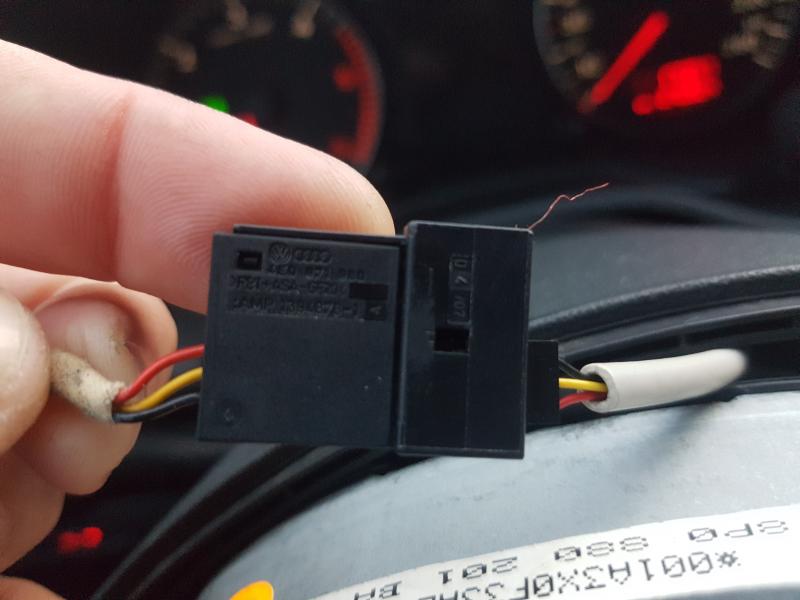

Black connector pinout:

Pin 1 red = LIN (data bus)
Pin 2 yellow = +12V
Pin 3 black = Ground
Pin 4, 5, 6 = unused

Airbag Cable Audi A3 8P Retrofit 8P0971589AD Q

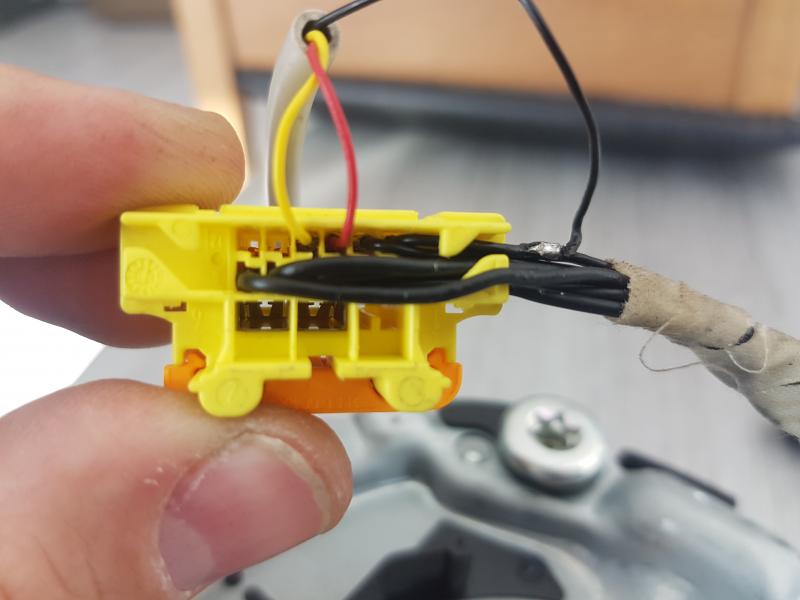

Yellow/Orange Connector pinout:

Pin 1 = unused
Pin 2 = unused
Pin 3 green = green airbag plug
Pin 4 white = green airbag plug
Pin 5 blue = orange airbag plug
Pin 6 orange = orange airbag plug
Pin 7 black = Ground (-12V)&Horn noir soudé
Pin 8 brown =Horn
Pin 9 blue = LIN (data bus) converti en rouge
Pin 10 red = +12V converti en jaune
Pins 11-12 = unused

Comme tous mes fils sont noirs, j'ai prolongé les couleurs de la commande.
Je vais essayer de démonter les commandes demain avant d'en commander d'autres.


Haut | Bas
MessagePosté: 08 Avr 2021, 22:09
Avatar de l’utilisateur
Audiste Timide
Audiste Timide

Inscription: 06 Fév 2020, 13:28
Messages: 85
Département: 94

Audi A3 1.4 TFSI 125Ch
Ambiente de Nov 2008
Il me semble que sur les commande du groupe VAG la pin 1 du connecteur des commandes c'est toujours le LIN puis le + et en pin 3 la masse... donc ton problème vient surment de là au niveau du connecteur des commandes tu les as modifié toi même ou il est d'origine comme sur la photo ?

Je vais essayer de trouver un schema


Edit: Regarde sur cette photo d'origine la pin 1 c'est le LIN(violet) puis le 12v pin 2 puis masse pin 3.


Toi sur ton connecteur des commandes la pin 1 c'est un câble noir que tu mets à la masse pin 7 du connecteur jaune, alors que il devrait être branché sur la pin 9 et pareil pour le 12v et masse tu dois reprendre le cablage


Dernière édition par Bird97 le 09 Avr 2021, 07:58, édité 1 fois.

Haut | Bas
MessagePosté: 08 Avr 2021, 22:40
Nouveau Membre
Nouveau Membre

Inscription: 30 Aoû 2020, 22:07
Messages: 25
Département: 56

Audi A3 2.0 TDI 140Ch
Ambiente de Nov 2004
J'ai récupéré le volant comme ça. Je n'ai pas modifier le connecteur des commandes. Je vais vérifier tout ça.

Edit :
Après avoir tout remis à plat ce matin, j'ai refaire un test en inversant complètement mes connexions. Je me suis laissé tromper par les couleurs qui était sur les commandes au volant. Le noir et le rouge donc la masse et LIN sont inversés. Ce matin en tout cas le rétroéclairage fonctionne. Je vais essayer de remettre mon autoradio d'origine pour essayer les commandes au volant. Je vous tiens informé dans la journée.
:hello:



Dernière édition par ZIPPO4594 le 11 Avr 2021, 17:15, édité 1 fois.
Double post


Haut | Bas
MessagePosté: 09 Avr 2021, 07:56
Avatar de l’utilisateur
Audiste Timide
Audiste Timide

Inscription: 06 Fév 2020, 13:28
Messages: 85
Département: 94

Audi A3 1.4 TFSI 125Ch
Ambiente de Nov 2008
Salut,

Super je suis heureux pour toi ;) bien joué.


Haut | Bas
MessagePosté: Aujourd’hui, 16:08
Nouveau Membre
Nouveau Membre

Inscription: 30 Aoû 2020, 22:07
Messages: 25
Département: 56

Audi A3 2.0 TDI 140Ch
Ambiente de Nov 2004
Merci à tous ceux qui vont m'aider. :bravo:

Pour conclure, mes commandes fonctionne correctement.

Moralité. Il faut faire attention aux couleurs même si on a bien le bon cablage, dans mon cas le rouge et le noir étaient inversés sur les commandes donc je me suis laissé influencer par mes yeux plutôt que par mon bon sens.
Toujours rester humble et revérifier quand on vous le dit.

Je mettrai des photos de mon autoradio android dans mon garage.
:soleil:


Haut | Bas
Afficher les messages postés depuis:  Trier par
Répondre  Nouveau topic  [ 148 messages ]  Aller à la page Précédente  1, 2, 3, 4, 5, 6

Heures au format UTC + 1 heure [ Heure d’été ]


Qui est en ligne

Utilisateurs parcourant ce forum: Aucun utilisateur enregistré et 2 invités


Vous ne pouvez pas poster de nouveaux sujets
Vous ne pouvez pas répondre aux sujets
Vous ne pouvez pas éditer vos messages
Vous ne pouvez pas supprimer vos messages

   Topics similaires   Auteur   Réponses   Vus   Dernier message
Aucun nouveau message non-lu dans ce sujet. Changement volant multifonction

dans Problèmes Electrique ou Electronique

Rks38

2

819

02 Oct 2020, 23:22

nass8131 Voir le dernier message

Aucun nouveau message non-lu dans ce sujet. Touche Téléphone volant multifonction

dans Audio & électronique embarquée

joke77

5

435

28 Sep 2020, 16:21

joke77 Voir le dernier message

Aucun nouveau message non-lu dans ce sujet. codage commande au volant

dans VAG-Com

toto2429

1

813

25 Mai 2020, 22:36

nicogilli Voir le dernier message

Aucun nouveau message non-lu dans ce sujet. Pose régulateur et volant multifonction a3 2004

dans Audio & électronique embarquée

FAB71YZ

0

701

30 Aoû 2020, 16:25

FAB71YZ Voir le dernier message

Aucun nouveau message non-lu dans ce sujet. activation regulateur de vitesse et volant multifonction

dans VAG-Com

hotweels38

4

481

12 Oct 2020, 08:05

hotweels38 Voir le dernier message


Rechercher:
Développé par phpBB® Forum Software © phpBB Group
Traduction par phpBB-fr.com
phpBB SEO
Cookies - CGU
[ Time : 0.089s | 23 Queries | GZIP : Off ]
