MessagePosté: 06 Avr 2021, 14:41
Nouveau Membre
Nouveau Membre

Inscription: 03 Avr 2021, 20:40
Messages: 6
Département: 75

Audi A3 2.0 TDI 140Ch
Ambition de Mar 2005
Bonsoir , j’ai déjà consulté de nombreux sujet qui traite le même problème mais j’ai pas trouvé une solution pour moi donc je met un nouveau sujet .. 49233
( je met tous les photos en bas )

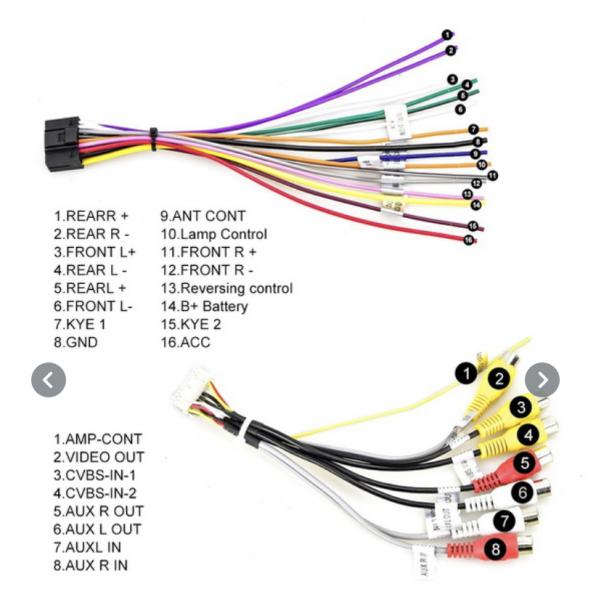

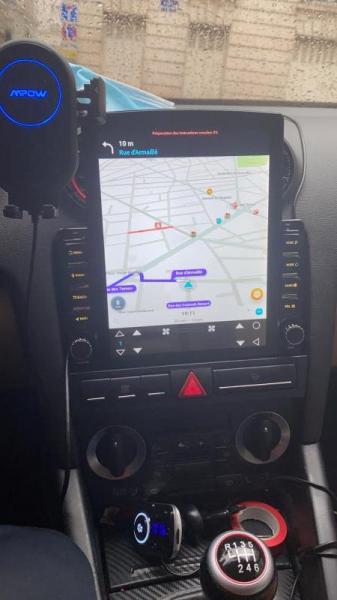

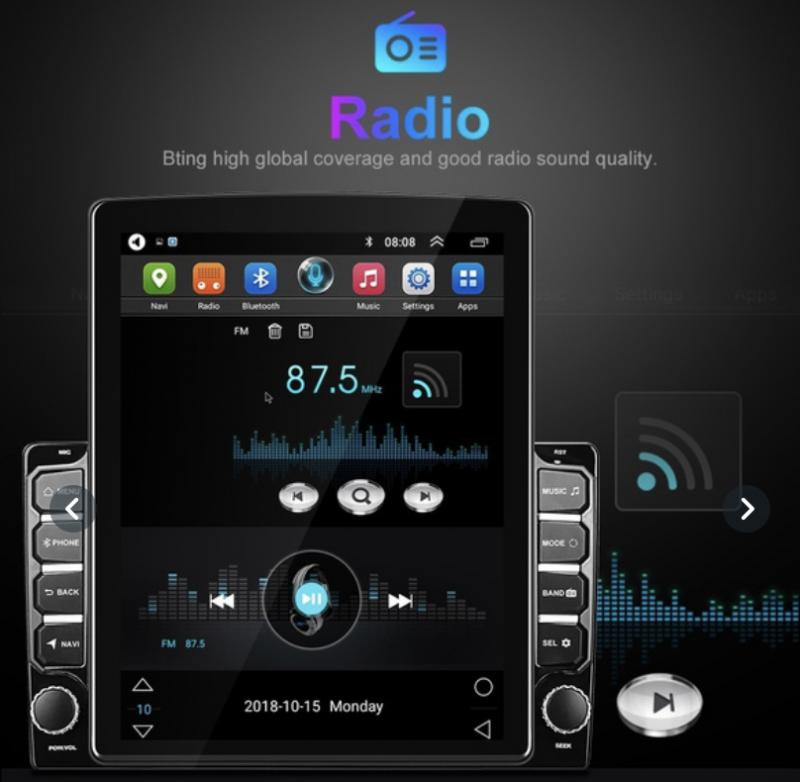

Alors j’ai une a3 8p 2005 , avec système Bose , je voulais changer de poste à un poste chinois que j’ai trouver sur internet .
Photo-1

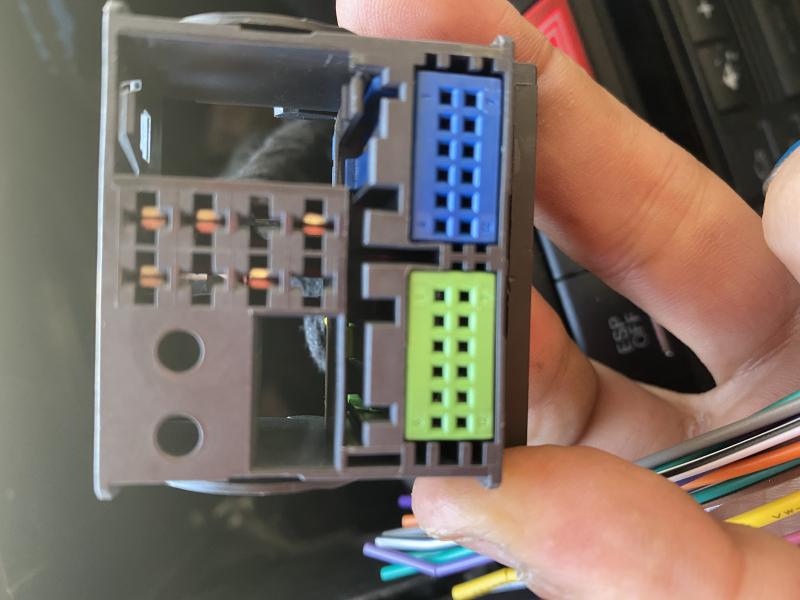

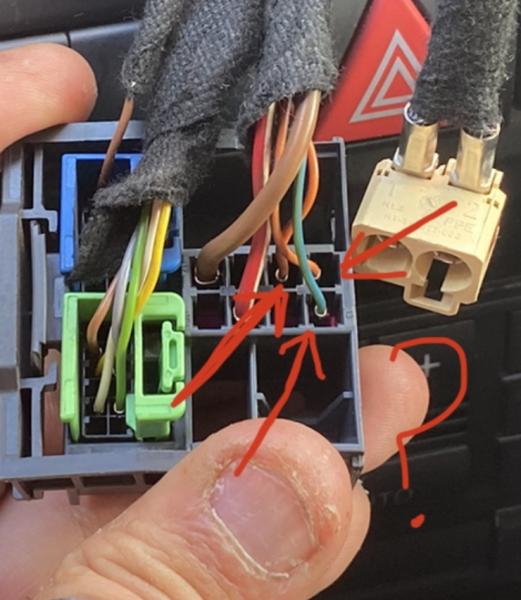

Quand j’ai démonter tous , je me suis retrouvé avec tous ces fils qui sort de ma voiture ,
photo-2

J’ai pas de boîte dans les fils c’était simple .

J’ai essayé de lire plusieurs article et faire des schémas en théorie, et je comparer mes fiches au autre sur internet mais je ne trouve pas quelqu’un qui a les meme que moi ( bizarre) .
J’ai acheter des adaptateurs ( juste des fils pas de boîtier avec ) mais quand je les branche rien ne marche .

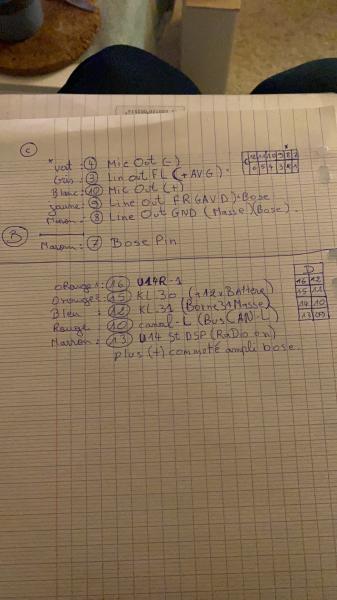

J’ai noté les câble que j’ai :
C :
gris 3,
vert4,
marron 8,
jaune 9,
Blanc 10

B:un seul fil marron ( Bose pin )

D:
10 rouge
12 bleu ( petite taille )
13 marron
15 orange 1. ( petite taille )
16 orange 2. ( petite taille )





. Je vous mets tous les photos , si quelqu’un a une solution svp car la je sature vraiment .
Merci beaucoup d’avance.


Dernière édition par jbprod le 08 Avr 2021, 10:18, édité 1 fois.
correction image


Haut | Bas
MessagePosté: 06 Avr 2021, 22:39
Avatar de l’utilisateur
Contributeur Technique
Contributeur Technique

Inscription: 10 Juil 2010, 11:57
Messages: 1485
Localisation: Compiegne
Département: 60

Audi A3 2.0 TDI 140Ch
Ambition Luxe de Oct 2005
Slt

Achète un adaptateur.

Tu gagnera du temps.

https://www.cdiscount.com/telephonie/ac ... #mpos=2|mp

Envoyé de mon SM-G960F en utilisant Tapatalk

_________________
Aucun support ou autre en MP


Haut | Bas
MessagePosté: 06 Avr 2021, 23:11
Avatar de l’utilisateur
Audiste Timide
Audiste Timide

Inscription: 06 Fév 2020, 13:28
Messages: 85
Département: 94

Audi A3 1.4 TFSI 125Ch
Ambiente de Nov 2008
Salut,

Je pense que tu n'as pas pris le bon autoradio, car tu n'as même pas eu le boîtier convertisseur CAN...

Ça va être une galère de tous câblé proprement. Fait comme toze60 te propose. Ou si tu n'as pas envie de dépenser encore faut repartir sur un cablage petit à petit.


Haut | Bas
MessagePosté: 07 Avr 2021, 00:11
Nouveau Membre
Nouveau Membre

Inscription: 03 Avr 2021, 20:40
Messages: 6
Département: 75

Audi A3 2.0 TDI 140Ch
Ambition de Mar 2005
bonsoir merci pour votre réponse

En faite mon problème c’est pas le faite d’acheter ou pas un adaptateur . Je vous explique mieux .

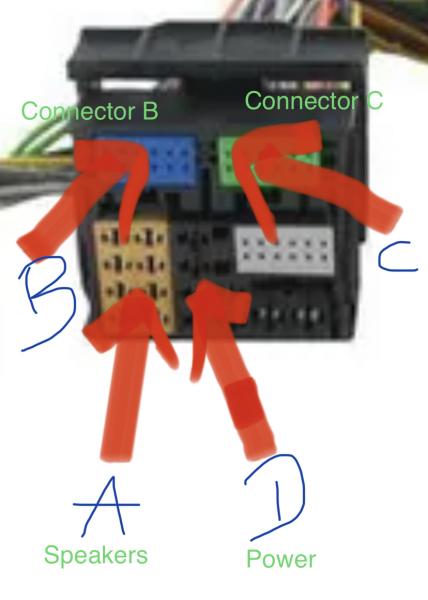

Au faite sur les modèles que j’ai vu il y’a :

Mais moi les fiches que j’ai c’est le :


D : pour l’alimentation ( noire )
B : y’a un seul pin de Bose sur la 7 ( bleu )
C : ou y’a 3 ou 4 fils brancher ( vert ), ( les détails et sur la photo la feuille que j’ai écrit à la main ) .

Ce qui fait que quand je regarde le schéma des fils que j’ai , je ne trouve pas les enceintes arrières, je trouve ce de devant droite et gauche sur le CONNECTOR C , mais rien concernant ceux de l’arrière .
Donc esque je dois changer mon câblage manuellement ?
Car tous les adabtateur que j’ai trouver aucun ne reli le CONNECTEUR C et B . Donc je ne sais pas ...!!

Si tu connais un adaptateur qui fait ça je le prend j’ai pas de souci paraport à ça .

Merci en tous cas pour vos réponses .


Haut | Bas
MessagePosté: 07 Avr 2021, 00:36
Avatar de l’utilisateur
Moderateur
Moderateur

Inscription: 09 Avr 2012, 14:59
Messages: 10224
Localisation: 94 et 45
Département: 94

Audi S3 2.0 TFSI 265Ch
S de Juin 2012
Salut,
Vu que tu as le système Bose, c’est normal de ne pas retrouver les hp sur ton connecteur quadlock. Tous les HP de la voiture sont connectés à l’ampli Bose.

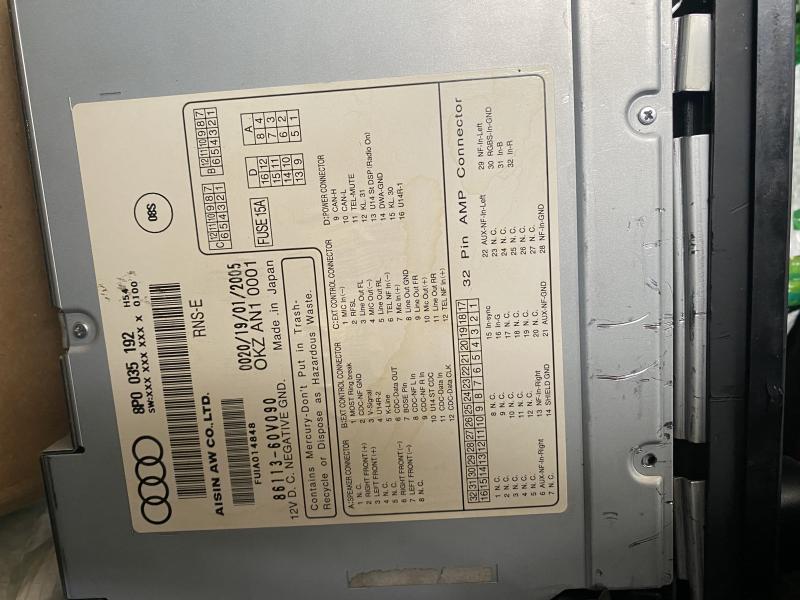

Le fil note « Bose » sur ton rns-e n’est qu’une info qui dit au rns-e que l’option Bose est présente. Ce ne fil ne te servira à rien sur un autoradio non oem

_________________
ZIPPO4594

/!\ HORS MEMBRES GRADES, PAS DE SUPPORT PAR MP - POSEZ VOS QUESTIONS SUR LE FORUM /!\
/!\ Pas d’aide d’ordre technique tant que la présentation de la voiture n’a pas été faite en bonne et due forme ! /!\
Nous sommes un forum communautaire et non pas une hotline Audi
> Règles du forum à lire et à relire <
La modération se réserve le droit de verrouiller ou de supprimer tout message ne respectant pas le règlement du forum


Haut | Bas
MessagePosté: 07 Avr 2021, 00:49
Nouveau Membre
Nouveau Membre

Inscription: 03 Avr 2021, 20:40
Messages: 6
Département: 75

Audi A3 2.0 TDI 140Ch
Ambition de Mar 2005
Merci pour la réponse


Du coup tu me conseil de faire quoi ? Pour brancher tous ce bazar :idea:

Esque je dois refaire le câblage de la partie C sur un autre fiche ?

Et sinon quelles fiche je dois connecter et ou ?

:sos: :sos: Je suis vraiment désolé d’insister et trop demandé mais je tien vraiment a faire ça par moi même pour apprendre ,


Haut | Bas
MessagePosté: 07 Avr 2021, 00:55
Avatar de l’utilisateur
Moderateur
Moderateur

Inscription: 09 Avr 2012, 14:59
Messages: 10224
Localisation: 94 et 45
Département: 94

Audi S3 2.0 TFSI 265Ch
S de Juin 2012
Perso, je ne modifierai pas le câblage d’origine de la voiture car en cas de souci, le retour en arrière serait compliqué !
surtout, que je crains des soucis de parasites comme avec la plupart des autoradios non oem...
essaies de trouver un adaptateur RCA-> quadlock.
Étonnant que le vendeur de ton poste ne te l’ai pas fournis. Il faudrai peut être lui demander

_________________
ZIPPO4594

/!\ HORS MEMBRES GRADES, PAS DE SUPPORT PAR MP - POSEZ VOS QUESTIONS SUR LE FORUM /!\
/!\ Pas d’aide d’ordre technique tant que la présentation de la voiture n’a pas été faite en bonne et due forme ! /!\
Nous sommes un forum communautaire et non pas une hotline Audi
> Règles du forum à lire et à relire <
La modération se réserve le droit de verrouiller ou de supprimer tout message ne respectant pas le règlement du forum


Haut | Bas
MessagePosté: 07 Avr 2021, 01:06
Nouveau Membre
Nouveau Membre

Inscription: 03 Avr 2021, 20:40
Messages: 6
Département: 75

Audi A3 2.0 TDI 140Ch
Ambition de Mar 2005
Merci encore pour ta réponse

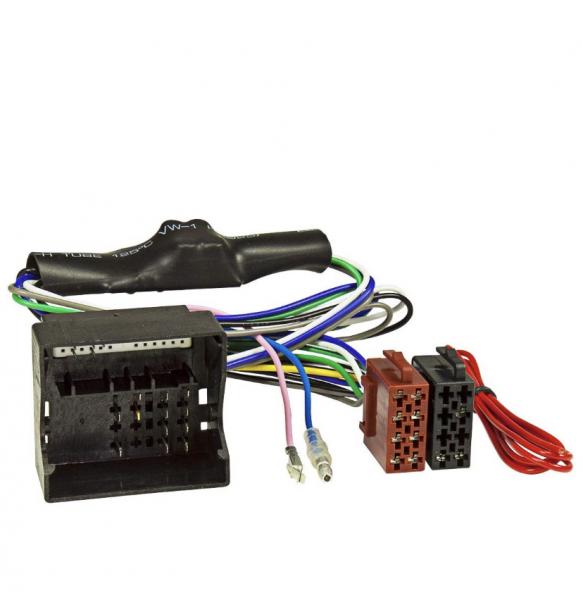

J’ai trouver un adaptateur sur Amazon : Image

Es que tu pense que celui la fera l’affaire ?


Pour l’instant j’ai rien modifié toute et comme je l trouver .

J’ai aussi trouvé celui la : Image

Description
À l'aide de nos câbles adaptateurs d'autoradio, il est possible de convertir le raccordement spécifique de votre autoradio en norme ISO. Vous pouvez donc remplacer la radio d'usine contre les radios de marque des fabricants courants tels que Alpine, Clarion, JVC, Pioneer ou Sony. Les adaptateurs assurent l'alimentation et les haut-parleurs.

Veuillez vérifier dans tous les cas le raccordement de votre véhicule avant l'achat. Souvent, il y a des chevauchements dans les années de construction ou différents raccords en fonction de l'équipement du véhicule.

Ce câble adaptateur est compatible avec les véhicules suivants :

Adaptateur de système actif Quadlock Audi avec système Bose (pas avec MMI).

Audi A2 2005.
Audi A3 de 2005 à 2012.
Audi A4 de 2004 à 2008.
Audi TT de 2006 à 2014.

Max. Puissance : 4 x 50 W.

L'adaptateur actif permet l'installation d'une radio ISO avec connecteur LS 8 broches dans les véhicules Audi avec système actif OEM Bose (connexion Quadlock). Ne convient pas aux systèmes DSP. !

Remarque importante :

La plupart de ces modèles utilisent la technologie Can-Bus. Il n'y a donc plus de câble d'allumage analogique dans le compartiment du véhicule. Cet adaptateur offre une solution de rechange. Le câble rouge supplémentaire doit être connecté à une source d'allumage plus dans le véhicule (boîte de sécurité, allume-cigare, etc.)


Dernière édition par jbprod le 08 Avr 2021, 10:21, édité 1 fois.
double post. Merci d'editer le dernier message tant que personne n'y a repondu
