MessagePosté: 18 Mar 2019, 15:06
Nouveau Membre
Nouveau Membre

Inscription: 13 Nov 2015, 21:31
Messages: 18
Département: 93

Audi A3 1.9 TDI 105Ch
Ambition Luxe de Jan 2009
Bonjour à tous, je tente d’activer ma caméra de recul non OEM sur mon Audi A3 sport back de 2009 qui est équipée d’un RNE 192 S. Je dispose du logiciel VCDS original (Ross Tech). Pourriez-vous svp m’aider à coder correctement avec le VCDS afin de faire fonctionner ma caméra de recul non OEM ?

Poste : RNS-e 192 S
Caméra : ZENEC (la caméra fonctionne, je l’ai testé sur un une télé)
Interface multimédia : c.LOGiC Interface Audio/Vidéo pour Audi RNS-E

Pour les branchements j’ai fait l’installation en suivant quelques tuto sur les forums. J'ai pris l’alimentation pour la caméra de recul sur le feux de recul arrière droit. Connexion au CAN HIGH et LOW. Le RFSL est bien connecté au RNS-e via le bon PIN.

Et résultat est lorsque je passe la marche arrière ca bascule mais j’ai un écran noir… :(
Voici les codes erreurs sur le VCDS après un scan des calculateurs :

- 19-Gateway CAN – Etat : Défaut 0010
- 37-Navigation – Etat : Défaut 0010
- 56-Radio – Etat : Défaut 0010
- 6C Caméra recul – Etat : impossible à contacter 1100

Merci pour votre aide ! :sos:


Haut | Bas
MessagePosté: 18 Mar 2019, 15:37
Avatar de l’utilisateur
Moderateur
Moderateur

Inscription: 09 Avr 2012, 14:59
Messages: 8333
Localisation: 94 et 45
Département: 94

Audi S3 2.0 TFSI 265Ch
S de Juin 2012
il faut desactiver le module 6C dans la liste des calculateur de la gateway (ce n'est utile que pour les camera oem).
ensuite dans le module 37, adaptation, canal 4 : mettre le mode "Lamborghini"

_________________
/!\ PAS DE SUPPORT PAR MP - POSEZ VOS QUESTIONS SUR LE FORUM /!\
/!\ Pas d’aide d’ordre technique tant que la présentation de la voiture n’a pas été faite en bon et due forme ! /!\
Nous sommes un forum communautaire et non pas une hotline Audi
> Règles du forum à lire et à relire <
La modération se réserve le droit de verrouiller ou de supprimer tout message ne respectant pas le règlement du forum


Haut | Bas
MessagePosté: 18 Mar 2019, 15:42
Nouveau Membre
Nouveau Membre

Inscription: 13 Nov 2015, 21:31
Messages: 18
Département: 93

Audi A3 1.9 TDI 105Ch
Ambition Luxe de Jan 2009
Merci Zippo je fais la manipulation et je te dis.


Haut | Bas
MessagePosté: 18 Mar 2019, 18:30
Nouveau Membre
Nouveau Membre

Inscription: 13 Nov 2015, 21:31
Messages: 18
Département: 93

Audi A3 1.9 TDI 105Ch
Ambition Luxe de Jan 2009
Re, je viens de faire la manipulation mais j'ai toujours l'écran noir...

Il me reste les codes défauts suivants que je n'arrive pas a traduire... si tu peux stp m'aider à investiguer ?
==============================================

Adresse 19: Gateway CAN
2 Codes défaut trouvés:
02873 - Calculateur du système de rétrocaméra (J772)
004 - Aucun(e) signal / communication - Intermittent
Capture:
Etat du défaut: 00100100
Priorité du défaut: 2
Fréquence du défaut: 1
Compteur de RAZ: 178
Kilométrage: 172954 km
Heure: 0
Date: 2019.03.18
Temps: 13:31:26

00470 - Bus de données Groupe Syst. confort en fil unique
011 - Coupure
Capture:
Etat du défaut: 01101011
Priorité du défaut: 3
Fréquence du défaut: 5
Compteur de RAZ: 138
Kilométrage: 172954 km
Heure: 0
Date: 2019.03.18
Temps: 13:31:57
=====================================
Adresse 37: Navigation

1 Code défaut trouvé:
00467 - Tuner TV (R78)
004 - Aucun(e) signal / communication
Capture:
Etat du défaut: 01100100
Priorité du défaut: 5
Fréquence du défaut: 1
Compteur de RAZ: 138
Kilométrage: 172954 km
Heure: 0
Date: 2019.03.18
Temps: 13:32:26
================================================

Adresse 56: Radio

1 Code défaut trouvé:
00467 - Tuner TV (R78)
004 - Aucun(e) signal / communication
Capture:
Etat du défaut: 01100100
Priorité du défaut: 5
Fréquence du défaut: 1
Compteur de RAZ: 138
Kilométrage: 172954 km
Heure: 0
Date: 2019.03.18
Temps: 13:32:26


Haut | Bas
MessagePosté: 18 Mar 2019, 18:47
Avatar de l’utilisateur
Moderateur
Moderateur

Inscription: 09 Avr 2012, 14:59
Messages: 8333
Localisation: 94 et 45
Département: 94

Audi S3 2.0 TFSI 265Ch
S de Juin 2012
Poste ton Scan complet pour qu’on essaie de comprendre le souci.
Tu as bien décoché le 6C dans la gateway (19) ?

_________________
/!\ PAS DE SUPPORT PAR MP - POSEZ VOS QUESTIONS SUR LE FORUM /!\
/!\ Pas d’aide d’ordre technique tant que la présentation de la voiture n’a pas été faite en bon et due forme ! /!\
Nous sommes un forum communautaire et non pas une hotline Audi
> Règles du forum à lire et à relire <
La modération se réserve le droit de verrouiller ou de supprimer tout message ne respectant pas le règlement du forum


Haut | Bas
MessagePosté: 18 Mar 2019, 18:54
Nouveau Membre
Nouveau Membre

Inscription: 13 Nov 2015, 21:31
Messages: 18
Département: 93

Audi A3 1.9 TDI 105Ch
Ambition Luxe de Jan 2009
ok le voici :

Lundi,18,Mars,2019,17:36:25:39262
VCDS -- Logiciel d'émulation de VAG/VAS sous Windows 7 x64
Version VCDS: FRM 18.9.1.0 HEX-V2 CB: 0.4437.4
Version données: 20190114 DS296.0
www.rosstech.fr


VIN: WAUZZZ8Pxxxxxxx Plaque d'immat.: xx-xx-xx
Kilométrage: 172950km Ordre réparation::



--------------------------------------------------------------------------------
--------------------------------------------------------------------------------


Type chassis: 8P-AU35 (1K0)
Scanner: 01 03 08 09 15 16 17 19 25 37 42 44 46 52 56 62 72 77

VIN: WAUZZZ8Pxxxxxxxxx Kilométrage: 172950km

01-Moteur -- Etat: Défaut 0010
03-Freins ABS -- Etat: OK 0000
04-Angle de direction -- Etat: OK 0000
08-Climatronic -- Etat: OK 0000
09-Centrale Elec. -- Etat: OK 0000
15-Airbags -- Etat: OK 0000
16-Volant multifonct. -- Etat: OK 0000
17-Instruments -- Etat: OK 0000
19-Gateway CAN -- Etat: Défaut 0010
25-Anti-démarrage -- Etat: OK 0000
37-Navigation -- Etat: Défaut 0010
42-Porte conducteur -- Etat: OK 0000
44-Direction assistée -- Etat: OK 0000
46-Module confort -- Etat: OK 0000
52-Porte passager -- Etat: OK 0000
56-Radio -- Etat: Défaut 0010
62-Porte AR gauche -- Etat: OK 0000
72-Porte AR droite -- Etat: OK 0000
77-Téléphone -- Etat: OK 0000
-------------------------------------------------------------------------------
Adresse 01: Moteur Labels: 03G-906-021-BLS.clb
No. pièce Log: 03G 906 056 R Mat: 03G 906 021 AB
Pièce: R4 1,9L EDC G000SG 2916
Révision: --H09--- No. de série: AUX7Z0HDFN10AP
Codage: 0000071
No. Atelier: WSC 06314 000 00000
VCID: 363524AAB44EE857741-8062

2 Codes défaut trouvés:
005658 - Bougie de préchauffage pour cylindre 1(Q10)
P161A - 000 - Circuit ouvert
Capture:
Etat du défaut: 01110000
Priorité du défaut: 3
Fréquence du défaut: 1
Compteur de RAZ: 255
Kilométrage: 158666 km
Heure: 0
Date: 2017.10.22
Temps: 15:46:57

Capture:
Tr/min: 840 /min
Vitesse: 0.0 km/h
Charge: 0.0 %
Tension: 14.29 V
Bits: 00001000
Température: 16.2°C
Bits: 10110000

005660 - Bougie de préchauffage pour cylindre 3(Q12)
P161C - 000 - Circuit ouvert
Capture:
Etat du défaut: 01110000
Priorité du défaut: 3
Fréquence du défaut: 9
Compteur de RAZ: 255
Kilométrage: 170243 km
Heure: 0
Date: 2018.11.28
Temps: 17:02:02

Capture:
Tr/min: 882 /min
Vitesse: 0.0 km/h
Charge: 0.0 %
Tension: 14.29 V
Bits: 00001000
Température: 10.8°C
Bits: 10110000

Tests passés: 0 0 0 0 0

-------------------------------------------------------------------------------
Adresse 03: Freins ABS (-----) Labels:. 1K0-907-379-60EC1F.clb
No. pièce Log: 1K0 907 379 AN Mat: 1K0 907 379 AN
Pièce: ESP MK60EC1 H45 0107
Révision: 00H45001
Codage: 11422012492A00FF881404E5921D00413800
No. Atelier: WSC 23473 002 1048576
VCID: 7EA5FC8AD0FEE017EC1-802A

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 08: Climatronic Labels: 8P0-820-043.lbl
No. pièce Log: 8P0 820 043 BG Mat: 8P0 820 043 BG
Pièce: KlimavollautomatH09 0100
Révision: 000816 No. de série: 8P0820043BG
No. Atelier: WSC 00000 000 00000
VCID: 72BDD8BA98A6B477989-8026

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 09: Centrale Elec. Labels:. 8P0-907-279-30-H.lbl
No. pièce Log: 8P0 907 279 N Mat: 8P0 907 279 N
Pièce: Bordnetz-SG H54 2801
Révision: 00H54000 No. de série: 00000009146442
Codage: F0A83F8190141380EF00001C0000000000094A056401040300A800000000
No. Atelier: WSC 06314 000 08192
VCID: 48C95A52CEBA6EA716D-801C

Sous-système 1 - No. pièce: 8P1 955 119 F Labels: 1KX-955-119.CLB
Pièce: Wischer AU350 H10 0040
Codage: 00056595
No. Atelier: WSC 06314

Sous-système 2 - No. pièce: 8K0 910 557 Labels: 8K0-955-559.CLB
Pièce: REGENLICHTSENSORH04 0003
Codage: 00150573
No. Atelier: WSC 06314

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 15: Airbags (J234) Labels:* 8P0-959-655-10.clb
No. pièce Log: 8P0 959 655 J Mat: 8P0 959 655 J
Pièce: Airbag AU1042 H06 0090
Révision: -------- No. de série: 003000000000
Codage: 303142383038303030354A55304C38503053
No. Atelier: WSC 06314 000 00000
Jeu de données ASAM: EV_Airba10AURB4 001001
ROD: EV_Airba10AURB4.rod
VCID: 49CF5F56D93097AF093-801C

Capteur de collision du sac gonflable latéral: côté conducteur:
No. de série: 3572DRB400008484D36W

Capteur de collision de sac gonflable latéral: côté passager:
No. de série: 3582DRB400008484C8D1

Capteur de collision du sac gonflable latéral AR: côté cond.:
No. de série: 35128RB400004777860E

Capteur de collision du sac gonflable latéral AR: côté pass.:
No. de série: 35228RB400004789622E

Capteur de collision du sac gonflable frontal: côté conducteur:
No. de série: 35547RB4000049032EAM

Capteur de collision du sac gonflable frontal: côté passager AV:
No. de série: 35647RB4000049042819

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 16: Volant multifonct. Labels: 8P0-953-549-F.lbl
No. pièce Log: 8P0 953 549 F Mat: 8P0 953 549 F
Pièce: J0527 H36 0070
Codage: 0004042
No. Atelier: WSC 06314 000 00000
VCID: 41DF4776ED805FEFD13-8014

Sous-système 1 - No. pièce: XXXXXXXXXXX
Pièce: E0221 H02 0030

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 17: Instruments Labels: 8P0-920-xxx-17-MY8.clb
No. pièce Log: 8P0 920 931 S Mat: 8P0 920 931 S
Pièce: KOMBIINSTR. VDO H19 0860
Révision: D0H19007 No. de série: 224DH007060669
Codage: 0004128
No. Atelier: WSC 80093 222 69422
VCID: 43D34D7EF79C4DFFC3F-8016

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 19: Gateway CAN Labels:. 1K0-907-530-V4.clb
No. pièce Log: 1K0 907 530 S Mat: 1K0 907 951
Pièce: J533__Gateway H16 0210
Révision: H16 No. de série: 3400K08B200559
Codage: E9807F06400602002102
No. Atelier: WSC 06314 123 12345
VCID: 372B29AEB344115F6F7-8062

2 Codes défaut trouvés:
02873 - Calculateur du système de rétrocaméra (J772)
004 - Aucun(e) signal / communication - Intermittent
Capture:
Etat du défaut: 00100100
Priorité du défaut: 2
Fréquence du défaut: 1
Compteur de RAZ: 178
Kilométrage: 172954 km
Heure: 0
Date: 2019.03.18
Temps: 13:31:26

00470 - Bus de données Groupe Syst. confort en fil unique
011 - Coupure
Capture:
Etat du défaut: 01101011
Priorité du défaut: 3
Fréquence du défaut: 5
Compteur de RAZ: 138
Kilométrage: 172954 km
Heure: 0
Date: 2019.03.18
Temps: 13:31:57


-------------------------------------------------------------------------------
Adresse 25: Anti-démarrage Labels: 1K0-920-xxx-25.clb
No. pièce Log: 8P0 920 931 S Mat: 8P0 920 931 S
Pièce: KOMBIINSTR. VDO H19 0860
Révision: D0H19007 No. de série: AUX7Z0HDFN10AP
No. Atelier: WSC 00000 000 00000
VCID: 43D34D7EF79C4DFFC3F-8016

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 37: Navigation Labels: 8E0-035-192-RNSE.clb
No. pièce Log: 8P0 035 192 S Mat: 8P0 035 192 S
Pièce: RNS-E HIGH EU H77 0660
Révision: 04S No. de série: AUZBZ7H4128024
Codage: 0229757
No. Atelier: WSC 01309 202 68380
VCID: 3FDB418E9B74291FA77-806A

1 Code défaut trouvé:
00467 - Tuner TV (R78)
004 - Aucun(e) signal / communication
Capture:
Etat du défaut: 01100100
Priorité du défaut: 5
Fréquence du défaut: 1
Compteur de RAZ: 138
Kilométrage: 172954 km
Heure: 0
Date: 2019.03.18
Temps: 13:32:26


-------------------------------------------------------------------------------
Adresse 42: Porte conducteur Labels: 8P0-959-801-MIN3.lbl
No. pièce Log: 8P0 959 801 K Mat: 8P0 959 801 K
Pièce: Tuer-SG H03 0060
Codage: 0000180
No. Atelier: WSC 06314 000 00000
VCID: 43D34D7EF79C4DFFC3F-8016

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 44: Direction assistée Labels: 1K0-909-14x-GEN3.clb
No. pièce: 1K0 909 144 C
Pièce: EPS_ZFLS Kl. 232 2301
Révision: 00H15000
No. Atelier: WSC 02069 000 90108
VCID: 2A0D00DA70F6BCB7E09-807E

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 46: Module confort Labels: 8P0-959-433.lbl
No. pièce: 8P0 959 433 L
Pièce: KSG H11 0080
Codage: 1880200002186D0985054C8F0167
No. Atelier: WSC 06314 000 00000
VCID: 45D75366F9A873CFEDB-8010

Sous-système 1 - Pièce: Sounder n.mounted

Sous-système 2 - Pièce: NGS n.mounted

Sous-système 3 - Pièce: IRUE n.mounted

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 52: Porte passager Labels:. 1K0-959-702-MIN3.clb
No. pièce Log: 8P0 959 802 K Mat: 8P0 959 802 K
Pièce: Tuer-SG H03 0060
Codage: 0000180
No. Atelier: WSC 06314 000 00000
VCID: 44D14E62F2924AC7FA5-8010

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 56: Radio Labels: 8E0-035-192-RNSE.clb
No. pièce Log: 8P0 035 192 S Mat: 8P0 035 192 S
Pièce: RNS-E HIGH EU H77 0660
Révision: 04S No. de série: AUZBZ7H4128024
Codage: 0229757
No. Atelier: WSC 01309 202 68380
VCID: 3FDB418E9B74291FA77-806A

1 Code défaut trouvé:
00467 - Tuner TV (R78)
004 - Aucun(e) signal / communication
Capture:
Etat du défaut: 01100100
Priorité du défaut: 5
Fréquence du défaut: 1
Compteur de RAZ: 138
Kilométrage: 172954 km
Heure: 0
Date: 2019.03.18
Temps: 13:32:26


-------------------------------------------------------------------------------
Adresse 62: Porte AR gauche
Impossible à contacter

-------------------------------------------------------------------------------
Adresse 72: Porte AR droite Labels: 8P4-959-802.lbl
No. pièce Log: 8P4 959 802 E Mat: 8P4 959 802 E
Pièce: Tuer-SG H04 0040
Codage: 0000144
No. Atelier: WSC 06314 000 1012544
VCID: 42DD487AE88644F7C89-8016

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 77: Téléphone Labels: 8P0-862-335.lbl
No. pièce Log: 8P0 862 335 S Mat: 8P0 862 335 S
Pièce: FSE_256x BT H34 0550
Révision: 00000000 No. de série: 00000005055254
Codage: 0011433
No. Atelier: WSC 06314 000 00000
VCID: 46D5546AC4AE78D7E41-8012

Aucun code défaut trouvé.

Fin----------(Temps écoulé: 01:30, VBatt début/fin: 12.2V/12.2V)-----------


Haut | Bas
MessagePosté: 18 Mar 2019, 18:55
Nouveau Membre
Nouveau Membre

Inscription: 13 Nov 2015, 21:31
Messages: 18
Département: 93

Audi A3 1.9 TDI 105Ch
Ambition Luxe de Jan 2009
j'oubliais, j'ai bien décoché le 6C dans la gateway (19)


Haut | Bas
MessagePosté: 18 Mar 2019, 19:36
Avatar de l’utilisateur
Moderateur
Moderateur

Inscription: 09 Avr 2012, 14:59
Messages: 8333
Localisation: 94 et 45
Département: 94

Audi S3 2.0 TFSI 265Ch
S de Juin 2012
Ce qui serait bien, c’est tu nous présentes ta voiture dans la section appropriée. De cette façon, on connaîtrai les options présentes dans ta voiture. Ce serait plus simple pour comprendre le codage.
Déjà, tu as activer l’aide au parking dans le rns-e, alors que le 192 ne sais pas le gérer.
D’apres ce Que je vois, tu as le Bose, un chargeur cd (ou un dock iPod), l’option Bluetooth et la prise aux...

_________________
/!\ PAS DE SUPPORT PAR MP - POSEZ VOS QUESTIONS SUR LE FORUM /!\
/!\ Pas d’aide d’ordre technique tant que la présentation de la voiture n’a pas été faite en bon et due forme ! /!\
Nous sommes un forum communautaire et non pas une hotline Audi
> Règles du forum à lire et à relire <
La modération se réserve le droit de verrouiller ou de supprimer tout message ne respectant pas le règlement du forum


Haut | Bas
MessagePosté: 18 Mar 2019, 19:49
Nouveau Membre
Nouveau Membre

Inscription: 13 Nov 2015, 21:31
Messages: 18
Département: 93

Audi A3 1.9 TDI 105Ch
Ambition Luxe de Jan 2009
Merci pour ton retour, en fait ma voiture est déjà présente dans le garage approprié du forum. Dis moi si tu la trouve. C'est une ambition luce de 2009. Système Bose, prise aux. Control vocal sds. Firmware rnse 660. Pas de radars av ou ar. Pas de lave phares. Boite 5 manuelle.
Moteur BLS 1.9 tdi 105.


Haut | Bas
MessagePosté: 18 Mar 2019, 19:52
Nouveau Membre
Nouveau Membre

Inscription: 13 Nov 2015, 21:31
Messages: 18
Département: 93

Audi A3 1.9 TDI 105Ch
Ambition Luxe de Jan 2009
J'oubliais rnse 192 s et chargeur 6 CD.


Haut | Bas
MessagePosté: 18 Mar 2019, 20:01
Avatar de l’utilisateur
Moderateur
Moderateur

Inscription: 09 Avr 2012, 14:59
Messages: 8333
Localisation: 94 et 45
Département: 94

Audi S3 2.0 TFSI 265Ch
S de Juin 2012
Désolé, autant pour moi pour la présentation de ta voiture.
Encode ton rns-e en 0209757.
Ensuite, tu fais un effacement de tous les défauts puis un nouveau scan. Reposte le nouveau scan et on verra si il y a du mieux.
Ensuite, regardes si tu vois la source « tv» dans le menu source du rns-e

_________________
/!\ PAS DE SUPPORT PAR MP - POSEZ VOS QUESTIONS SUR LE FORUM /!\
/!\ Pas d’aide d’ordre technique tant que la présentation de la voiture n’a pas été faite en bon et due forme ! /!\
Nous sommes un forum communautaire et non pas une hotline Audi
> Règles du forum à lire et à relire <
La modération se réserve le droit de verrouiller ou de supprimer tout message ne respectant pas le règlement du forum


Dernière édition par ZIPPO4594 le 18 Mar 2019, 22:55, édité 1 fois.

Haut | Bas
MessagePosté: 18 Mar 2019, 20:12
Nouveau Membre
Nouveau Membre

Inscription: 13 Nov 2015, 21:31
Messages: 18
Département: 93

Audi A3 1.9 TDI 105Ch
Ambition Luxe de Jan 2009
Pas de soucis, je ferais la modification demain et je reposterai un nouveau scan complet. Merci pour ton aide, @bientôt.


Haut | Bas
MessagePosté: 19 Mar 2019, 14:01
Nouveau Membre
Nouveau Membre

Inscription: 13 Nov 2015, 21:31
Messages: 18
Département: 93

Audi A3 1.9 TDI 105Ch
Ambition Luxe de Jan 2009
Bonjour Zippo, je viens de terminer l'opération que tu m'as recommandé, merci pour ton aide :merci:

Encode ton RNS-e en 0209757 : OK fait !
Ensuite, tu fais un effacement de tous les défauts puis un nouveau scan : OK fait !
Ensuite, regardes si tu vois la source « tv» dans le menu source du rns-e : KO toujours pas de source "tv" dans le menu source du RNS-e

Par contre il y a du mieux dans le nouveau scan, plus qu'1 seule erreur au niveau Gateway CAN, le voici après :

=====================================================
Mardi,19,Mars,2019,12:53:22:39262
VCDS -- Logiciel d'émulation de VAG/VAS sous Windows 7 x64
Version VCDS: FRM 18.9.1.0 HEX-V2 CB: 0.4437.4
Version données: 20190114 DS296.0
http://www.rosstech.fr


VIN: WAUZZZ8Pxxxxxxxxx Plaque d'immat.: xx-xx-xx
Kilométrage: 172960km Ordre réparation::



--------------------------------------------------------------------------------
--------------------------------------------------------------------------------


Type chassis: 8P-AU35 (1K0)
Scanner: 01 03 08 09 15 16 17 19 25 37 42 44 46 52 56 62 72 77

VIN: WAUZZZ8Pxxxxxx Kilométrage: 172960km

01-Moteur -- Etat: Défaut 0010
03-Freins ABS -- Etat: OK 0000
04-Angle de direction -- Etat: OK 0000
08-Climatronic -- Etat: OK 0000
09-Centrale Elec. -- Etat: OK 0000
15-Airbags -- Etat: OK 0000
16-Volant multifonct. -- Etat: OK 0000
17-Instruments -- Etat: OK 0000
19-Gateway CAN -- Etat: Défaut 0010
25-Anti-démarrage -- Etat: OK 0000
37-Navigation -- Etat: OK 0000
42-Porte conducteur -- Etat: OK 0000
44-Direction assistée -- Etat: OK 0000
46-Module confort -- Etat: OK 0000
52-Porte passager -- Etat: OK 0000
56-Radio -- Etat: OK 0000
62-Porte AR gauche -- Etat: OK 0000
72-Porte AR droite -- Etat: OK 0000
77-Téléphone -- Etat: OK 0000
-------------------------------------------------------------------------------
Adresse 01: Moteur Labels: 03G-906-021-BLS.clb
No. pièce Log: 03G 906 056 R Mat: 03G 906 021 AB
Pièce: R4 1,9L EDC G000SG 2916
Révision: --H09--- No. de série: AUX7Z0HDFN10AP
Codage: 0000071
No. Atelier: WSC 06314 000 00000
VCID: 363524AAB44EE857741-8062

2 Codes défaut trouvés:
005658 - Bougie de préchauffage pour cylindre 1(Q10)
P161A - 000 - Circuit ouvert
Capture:
Etat du défaut: 01110000
Priorité du défaut: 3
Fréquence du défaut: 1
Compteur de RAZ: 255
Kilométrage: 158666 km
Heure: 0
Date: 2017.10.22
Temps: 15:46:57

Capture:
Tr/min: 840 /min
Vitesse: 0.0 km/h
Charge: 0.0 %
Tension: 14.29 V
Bits: 00001000
Température: 16.2°C
Bits: 10110000

005660 - Bougie de préchauffage pour cylindre 3(Q12)
P161C - 000 - Circuit ouvert
Capture:
Etat du défaut: 01110000
Priorité du défaut: 3
Fréquence du défaut: 9
Compteur de RAZ: 255
Kilométrage: 170243 km
Heure: 0
Date: 2018.11.28
Temps: 17:02:02

Capture:
Tr/min: 882 /min
Vitesse: 0.0 km/h
Charge: 0.0 %
Tension: 14.29 V
Bits: 00001000
Température: 10.8°C
Bits: 10110000

Tests passés: 0 0 0 0 0

-------------------------------------------------------------------------------
Adresse 03: Freins ABS (-----) Labels:. 1K0-907-379-60EC1F.clb
No. pièce Log: 1K0 907 379 AN Mat: 1K0 907 379 AN
Pièce: ESP MK60EC1 H45 0107
Révision: 00H45001
Codage: 11422012492A00FF881404E5921D00413800
No. Atelier: WSC 23473 002 1048576
VCID: 7EA5FC8AD0FEE017EC1-802A

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 08: Climatronic Labels: 8P0-820-043.lbl
No. pièce Log: 8P0 820 043 BG Mat: 8P0 820 043 BG
Pièce: KlimavollautomatH09 0100
Révision: 000816 No. de série: 8P0820043BG
No. Atelier: WSC 00000 000 00000
VCID: 72BDD8BA98A6B477989-8026

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 09: Centrale Elec. Labels:. 8P0-907-279-30-H.lbl
No. pièce Log: 8P0 907 279 N Mat: 8P0 907 279 N
Pièce: Bordnetz-SG H54 2801
Révision: 00H54000 No. de série: 00000009146442
Codage: F0A83F8190141380EF00001C0000000000094A056401040300A800000000
No. Atelier: WSC 06314 000 08192
VCID: 48C95A52CEBA6EA716D-801C

Sous-système 1 - No. pièce: 8P1 955 119 F Labels: 1KX-955-119.CLB
Pièce: Wischer AU350 H10 0040
Codage: 00056595
No. Atelier: WSC 06314

Sous-système 2 - No. pièce: 8K0 910 557 Labels: 8K0-955-559.CLB
Pièce: REGENLICHTSENSORH04 0003
Codage: 00150573
No. Atelier: WSC 06314

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 15: Airbags (J234) Labels:* 8P0-959-655-10.clb
No. pièce Log: 8P0 959 655 J Mat: 8P0 959 655 J
Pièce: Airbag AU1042 H06 0090
Révision: -------- No. de série: 003000000000
Codage: 303142383038303030354A55304C38503053
No. Atelier: WSC 06314 000 00000
Jeu de données ASAM: EV_Airba10AURB4 001001
ROD: EV_Airba10AURB4.rod
VCID: 49CF5F56D93097AF093-801C

Capteur de collision du sac gonflable latéral: côté conducteur:
No. de série: 3572DRB400008484D36W

Capteur de collision de sac gonflable latéral: côté passager:
No. de série: 3582DRB400008484C8D1

Capteur de collision du sac gonflable latéral AR: côté cond.:
No. de série: 35128RB400004777860E

Capteur de collision du sac gonflable latéral AR: côté pass.:
No. de série: 35228RB400004789622E

Capteur de collision du sac gonflable frontal: côté conducteur:
No. de série: 35547RB4000049032EAM

Capteur de collision du sac gonflable frontal: côté passager AV:
No. de série: 35647RB4000049042819

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 16: Volant multifonct. Labels: 8P0-953-549-F.lbl
No. pièce Log: 8P0 953 549 F Mat: 8P0 953 549 F
Pièce: J0527 H36 0070
Codage: 0004042
No. Atelier: WSC 06314 000 00000
VCID: 41DF4776ED805FEFD13-8014

Sous-système 1 - No. pièce: XXXXXXXXXXX
Pièce: E0221 H02 0030

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 17: Instruments Labels: 8P0-920-xxx-17-MY8.clb
No. pièce Log: 8P0 920 931 S Mat: 8P0 920 931 S
Pièce: KOMBIINSTR. VDO H19 0860
Révision: D0H19007 No. de série: 224DH007060669
Codage: 0004128
No. Atelier: WSC 80093 222 69422
VCID: 43D34D7EF79C4DFFC3F-8016

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 19: Gateway CAN Labels:. 1K0-907-530-V4.clb
No. pièce Log: 1K0 907 530 S Mat: 1K0 907 951
Pièce: J533__Gateway H16 0210
Révision: H16 No. de série: 3400K08B200559
Codage: E9807F06400602002102
No. Atelier: WSC 06314 123 12345
VCID: 372B29AEB344115F6F7-8062

1 Code défaut trouvé:
00470 - Bus de données Groupe Syst. confort en fil unique
011 - Coupure
Capture:
Etat du défaut: 01101011
Priorité du défaut: 3
Fréquence du défaut: 1
Compteur de RAZ: 140
Kilométrage: 172969 km
Heure: 0
Date: 2019.03.19
Temps: 12:49:19


-------------------------------------------------------------------------------
Adresse 25: Anti-démarrage Labels: 1K0-920-xxx-25.clb
No. pièce Log: 8P0 920 931 S Mat: 8P0 920 931 S
Pièce: KOMBIINSTR. VDO H19 0860
Révision: D0H19007 No. de série: AUX7Z0HDFN10AP
No. Atelier: WSC 00000 000 00000
VCID: 43D34D7EF79C4DFFC3F-8016

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 37: Navigation Labels: 8E0-035-192-RNSE.clb
No. pièce Log: 8P0 035 192 S Mat: 8P0 035 192 S
Pièce: RNS-E HIGH EU H77 0660
Révision: 04S No. de série: AUZBZ7H4128024
Codage: 0209757
No. Atelier: WSC 01309 202 68380
VCID: 3FDB418E9B74291FA77-806A

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 42: Porte conducteur Labels: 8P0-959-801-MIN3.lbl
No. pièce Log: 8P0 959 801 K Mat: 8P0 959 801 K
Pièce: Tuer-SG H03 0060
Codage: 0000180
No. Atelier: WSC 06314 000 00000
VCID: 43D34D7EF79C4DFFC3F-8016

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 44: Direction assistée Labels: 1K0-909-14x-GEN3.clb
No. pièce: 1K0 909 144 C
Pièce: EPS_ZFLS Kl. 232 2301
Révision: 00H15000
No. Atelier: WSC 02069 000 90108
VCID: 2A0D00DA70F6BCB7E09-807E

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 46: Module confort Labels: 8P0-959-433.lbl
No. pièce: 8P0 959 433 L
Pièce: KSG H11 0080
Codage: 1880200002186D0985054C8F0167
No. Atelier: WSC 06314 000 00000
VCID: 45D75366F9A873CFEDB-8010

Sous-système 1 - Pièce: Sounder n.mounted

Sous-système 2 - Pièce: NGS n.mounted

Sous-système 3 - Pièce: IRUE n.mounted

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 52: Porte passager Labels:. 1K0-959-702-MIN3.clb
No. pièce Log: 8P0 959 802 K Mat: 8P0 959 802 K
Pièce: Tuer-SG H03 0060
Codage: 0000180
No. Atelier: WSC 06314 000 00000
VCID: 44D14E62F2924AC7FA5-8010

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 56: Radio Labels: 8E0-035-192-RNSE.clb
No. pièce Log: 8P0 035 192 S Mat: 8P0 035 192 S
Pièce: RNS-E HIGH EU H77 0660
Révision: 04S No. de série: AUZBZ7H4128024
Codage: 0209757
No. Atelier: WSC 01309 202 68380
VCID: 3FDB418E9B74291FA77-806A

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 62: Porte AR gauche Labels: 8P4-959-801.lbl
No. pièce Log: 8P4 959 801 E Mat: 8P4 959 801 E
Pièce: Tuer-SG H04 0040
Codage: 0000144
No. Atelier: WSC 06314 000 1012544
VCID: 41DF4776ED805FEFD13-8014

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 72: Porte AR droite Labels: 8P4-959-802.lbl
No. pièce Log: 8P4 959 802 E Mat: 8P4 959 802 E
Pièce: Tuer-SG H04 0040
Codage: 0000144
No. Atelier: WSC 06314 000 1012544
VCID: 42DD487AE88644F7C89-8016

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 77: Téléphone Labels: 8P0-862-335.lbl
No. pièce Log: 8P0 862 335 S Mat: 8P0 862 335 S
Pièce: FSE_256x BT H34 0550
Révision: 00000000 No. de série: 00000005055254
Codage: 0011433
No. Atelier: WSC 06314 000 00000
VCID: 46D5546AC4AE78D7E41-8012

Aucun code défaut trouvé.

Fin----------(Temps écoulé: 01:15, VBatt début/fin: 12.4V/12.4V)-----------


Haut | Bas
MessagePosté: 19 Mar 2019, 14:15
Avatar de l’utilisateur
Moderateur
Moderateur

Inscription: 09 Avr 2012, 14:59
Messages: 8333
Localisation: 94 et 45
Département: 94

Audi S3 2.0 TFSI 265Ch
S de Juin 2012
Tente un soft reset de ton rns-e en appuyant sur « radio » et « setup » en même temps jusqu’au revoir du rns-e.
Ensuite, regarde si tu as la source tv. Si elle n’apparait Toujours pas, il faut vérifier le câblage des fils can de l’interface pccm.

_________________
/!\ PAS DE SUPPORT PAR MP - POSEZ VOS QUESTIONS SUR LE FORUM /!\
/!\ Pas d’aide d’ordre technique tant que la présentation de la voiture n’a pas été faite en bon et due forme ! /!\
Nous sommes un forum communautaire et non pas une hotline Audi
> Règles du forum à lire et à relire <
La modération se réserve le droit de verrouiller ou de supprimer tout message ne respectant pas le règlement du forum


Haut | Bas
MessagePosté: 19 Mar 2019, 14:44
Nouveau Membre
Nouveau Membre

Inscription: 13 Nov 2015, 21:31
Messages: 18
Département: 93

Audi A3 1.9 TDI 105Ch
Ambition Luxe de Jan 2009
Ok je viens de faire le soft reset mais toujours pas de source tv. Je check les branchements et je te dis ce qu'il en est. Merci


Haut | Bas
MessagePosté: 24 Mar 2019, 17:19
Nouveau Membre
Nouveau Membre

Inscription: 13 Nov 2015, 21:31
Messages: 18
Département: 93

Audi A3 1.9 TDI 105Ch
Ambition Luxe de Jan 2009
Bonjour Zippo, j'ai eu l'occasion de vérifier les branchements et voici ce qu'il en est :

Je me suis aperçu que la prise femelle 32 pin était bien connectée mais que j'avais laissé dessus les 3


Haut | Bas
MessagePosté: 24 Mar 2019, 17:25
Nouveau Membre
Nouveau Membre

Inscription: 13 Nov 2015, 21:31
Messages: 18
Département: 93

Audi A3 1.9 TDI 105Ch
Ambition Luxe de Jan 2009
Pin de ma prise aux, ayant vue sur les tutos que comme cela ca ne pouvait pas fonctionner. J'ai donc enlevé les 3 fils de la prise aux qui étaient connectée dans les slots 6,21et 22. J'ai reconnecté la prise femelle avec uniquement les connections pour l'interface multimédia et toujours pas de source tv... au passage je pense que les branchements de l'alimentation pour l'interface ne sont pas bon... pour les connections aux can high et low je suis bon. Au final j'ai l'impression que mon interface nest pas correctement alimentée. Je revois tous les branchements et je reviens vous dire ce qu'il en est. Merci


Haut | Bas
MessagePosté: 24 Mar 2019, 17:29
Nouveau Membre
Nouveau Membre

Inscription: 13 Nov 2015, 21:31
Messages: 18
Département: 93

Audi A3 1.9 TDI 105Ch
Ambition Luxe de Jan 2009

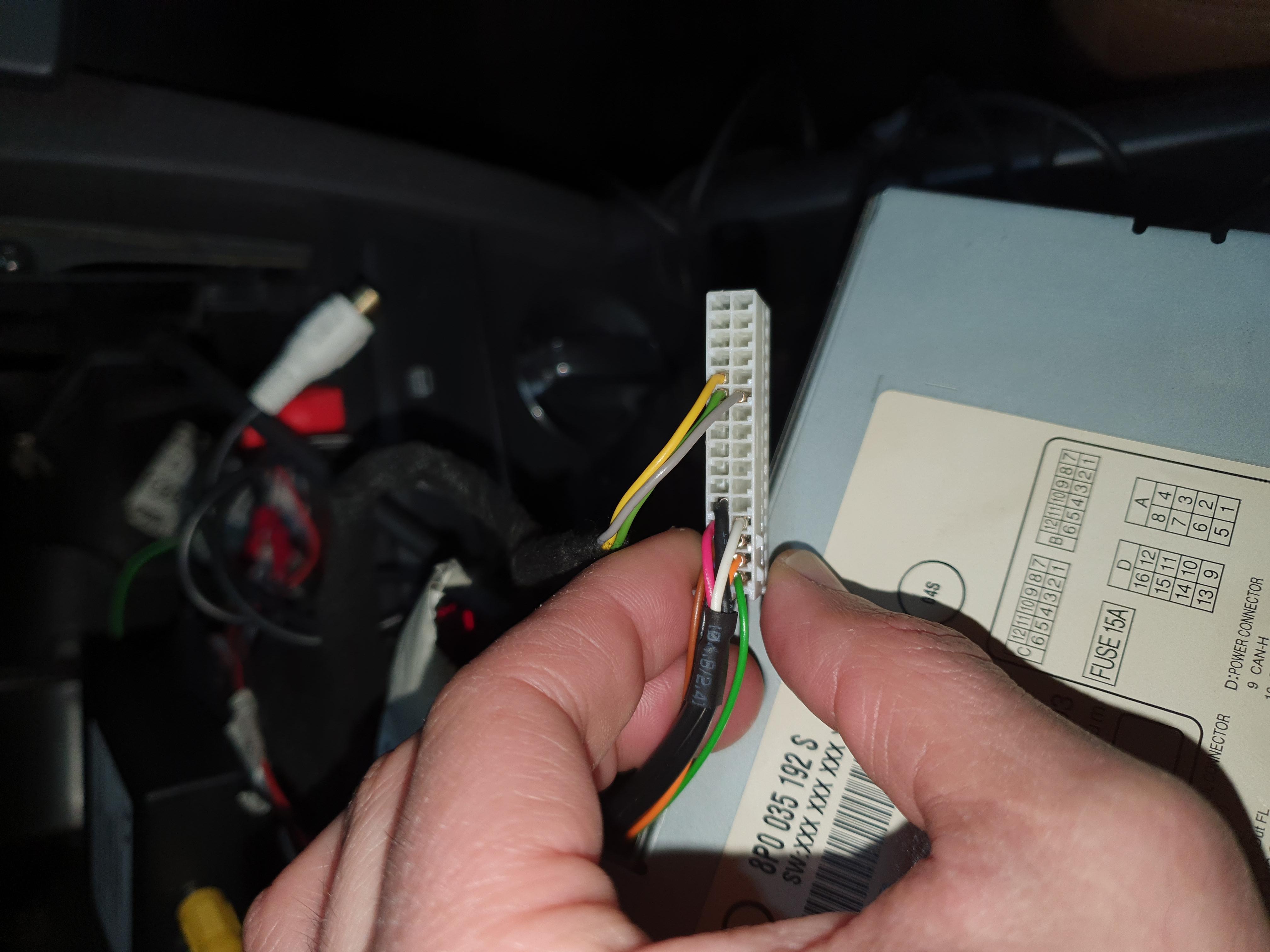

Photo avant retrait de la prise aux


Haut | Bas
MessagePosté: 24 Mar 2019, 17:31
Nouveau Membre
Nouveau Membre

Inscription: 13 Nov 2015, 21:31
Messages: 18
Département: 93

Audi A3 1.9 TDI 105Ch
Ambition Luxe de Jan 2009


Haut | Bas
MessagePosté: 24 Mar 2019, 17:50
Avatar de l’utilisateur
Moderateur
Moderateur

Inscription: 09 Avr 2012, 14:59
Messages: 8333
Localisation: 94 et 45
Département: 94

Audi S3 2.0 TFSI 265Ch
S de Juin 2012
Attention aux doubles, triples et quadruples posts !!!!
Et redimentionnes ta photo, c’est 800x600 Max pour le forum, sinon, c’est illisible !
tu nous montres les fils dans le connecteur 32 broches, mais tu n’as pas de fils canbus ??

_________________
/!\ PAS DE SUPPORT PAR MP - POSEZ VOS QUESTIONS SUR LE FORUM /!\
/!\ Pas d’aide d’ordre technique tant que la présentation de la voiture n’a pas été faite en bon et due forme ! /!\
Nous sommes un forum communautaire et non pas une hotline Audi
> Règles du forum à lire et à relire <
La modération se réserve le droit de verrouiller ou de supprimer tout message ne respectant pas le règlement du forum


Haut | Bas
MessagePosté: 23 Avr 2019, 20:14
Nouveau Membre
Nouveau Membre

Inscription: 13 Nov 2015, 21:31
Messages: 18
Département: 93

Audi A3 1.9 TDI 105Ch
Ambition Luxe de Jan 2009
Bonjour Zippo, a tous,

Bonne nouvelle la caméra de recul fonctionne parfaitement !!
Ce qui posait un soucis, au-delà du bon codage nécessaire, merci Zippo !!
C'est que mes connections au can low et high étaient très mal faites et ne faisaient pas contact du tout.... donc très dur pour le rnse de transmettre le signal video. Tout cela c'est du passé car après avoir chinte correctement les fils de l'interface avec ceux des can low et high tout fonctionne a merveille. L'image est très nette aussi bien moteur eteint que tournant. Voila un grand merci a toi Zippo pour ton aide et n'hésitez pas si vous aviez des questions j'aiderai si je peux. Merci


Haut | Bas
MessagePosté: 24 Avr 2019, 09:20
Avatar de l’utilisateur
Moderateur
Moderateur

Inscription: 09 Avr 2012, 14:59
Messages: 8333
Localisation: 94 et 45
Département: 94

Audi S3 2.0 TFSI 265Ch
S de Juin 2012
de rien :wink:
merci pour ton retour :merci:

_________________
/!\ PAS DE SUPPORT PAR MP - POSEZ VOS QUESTIONS SUR LE FORUM /!\
/!\ Pas d’aide d’ordre technique tant que la présentation de la voiture n’a pas été faite en bon et due forme ! /!\
Nous sommes un forum communautaire et non pas une hotline Audi
> Règles du forum à lire et à relire <
La modération se réserve le droit de verrouiller ou de supprimer tout message ne respectant pas le règlement du forum


Haut | Bas
Afficher les messages postés depuis:  Trier par
Répondre  Nouveau topic  [ 22 messages ]

Heures au format UTC + 1 heure [ Heure d’été ]


Qui est en ligne

Utilisateurs parcourant ce forum: Aucun utilisateur enregistré et 2 invités


Vous ne pouvez pas poster de nouveaux sujets
Vous ne pouvez pas répondre aux sujets
Vous ne pouvez pas éditer vos messages
Vous ne pouvez pas supprimer vos messages

   Topics similaires   Auteur   Réponses   Vus   Dernier message
Aucun nouveau message non-lu dans ce sujet. activer la fonction aux sur RNS-E

dans Audio & électronique embarquée

turbo33460

11

675

31 Mar 2019, 15:49

turbo33460 Voir le dernier message

Aucun nouveau message non-lu dans ce sujet. Controle Injecteurs avec VCDS

dans Problèmes Mécanique

xfilez

5

867

13 Déc 2018, 10:33

xfilez Voir le dernier message

Aucun nouveau message non-lu dans ce sujet. feu de recul A3 sportback

dans Problèmes Electrique ou Electronique

spiritus

5

175

13 Aoû 2019, 17:59

toze60 Voir le dernier message

Aucun nouveau message non-lu dans ce sujet. panne de ma camera de recul

dans Problèmes Electrique ou Electronique

matrixud65

15

1125

08 Mar 2019, 22:31

toze60 Voir le dernier message


Rechercher:
Développé par phpBB® Forum Software © phpBB Group
Traduction par phpBB-fr.com
phpBB SEO
Cookies - CGU
[ Time : 0.071s | 22 Queries | GZIP : Off ]
