Passion39	Sujet du message: Schéma électrique de portes 8P à partir de 2012 Posté: 13 Juil 2016, 13:45
Audiste Fidèle Inscription: 26 Déc 2011, 23:58 Messages: 857 Département: 01 Audi A3 2.5 TFSI 340Ch RS3 de Oct 2011	Bonjour à tous je cherche le schéma électrique des portes pour brancher un boitier pour rabattre les rétro avec la télécommande, malgrer mes recherches, je n'ai rien trouvé merci Dernière édition par 91carats le 13 Juil 2016, 19:18, édité 1 fois. La prochaine fois que ton titre sera en majuscule il sera supprimé.
Haut | Bas	Hors ligne Profil Garage

Sharky	Sujet du message: Re: SCHEMA ELECTRIQUE PORTES 8P A PARTIR DE 2012 Posté: 13 Juil 2016, 18:55
Audiste Curieux Inscription: 03 Juil 2016, 15:08 Messages: 206 Localisation: Bordeaux Département: 33 Audi S3 2.0 TFSI 265Ch S de Sep 2008	Je suis ça de près car je vais recevoir les deux relais cette semaine (pas le temps de m'en occuper avant la semaine prochaine par contre!). J'ai préféré en commandé deux plutôt que devoir tirer un câble en mode gitan d'une portière à l'autre!
Haut | Bas	Hors ligne Profil

MacGivre	Sujet du message: Re: SCHEMA ELECTRIQUE PORTES 8P A PARTIR DE 2012 Posté: 13 Juil 2016, 19:08

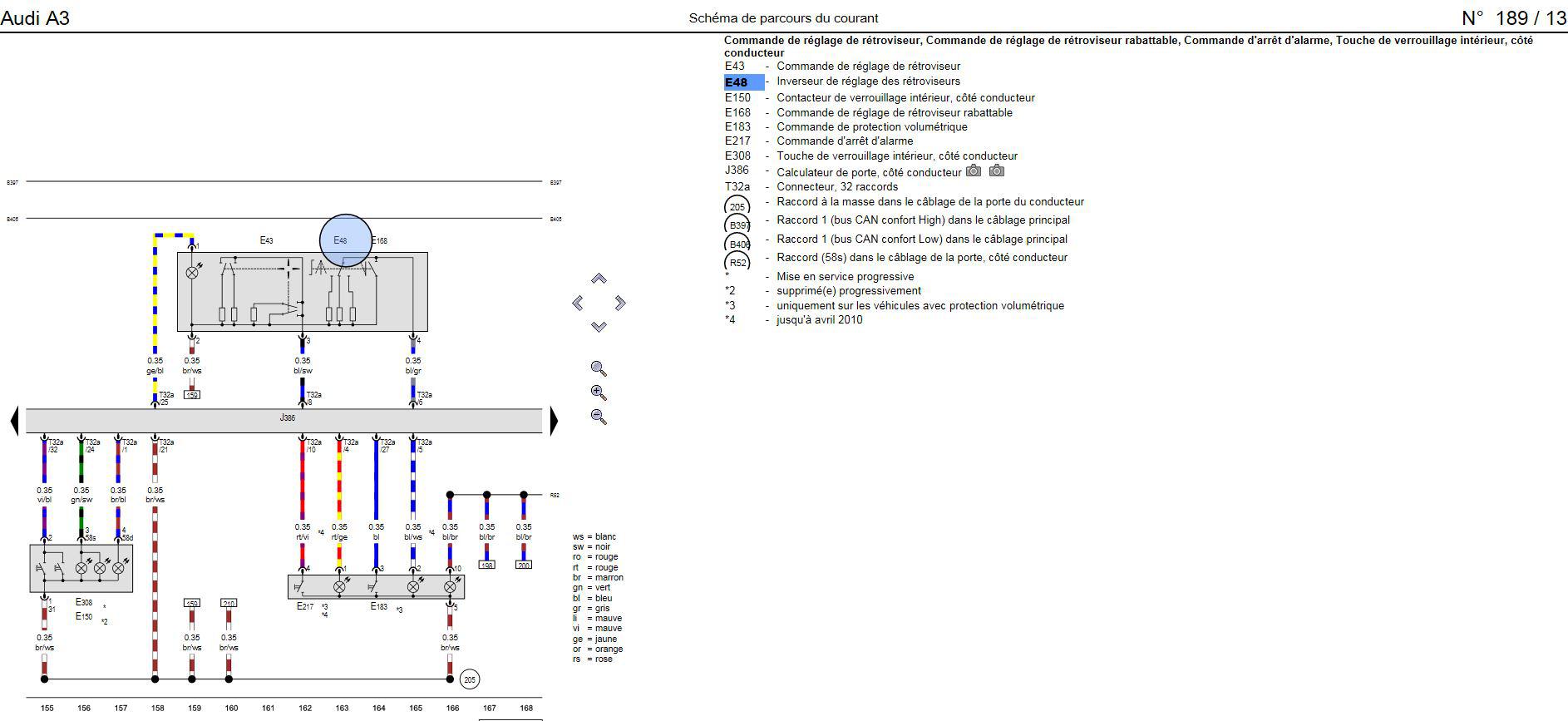

Moderateur Inscription: 29 Juil 2014, 18:54 Messages: 8793 Localisation: Dans le garage... Département: 35 Autre VAG 2.0 TFSI 300Ch S de Oct 2017	Pour les schémas voici pour toi : Pour le boitier tu as celui de Antho : http://www.alarm-discount.com/modules-de-confort/447-module-pour-retroviseur-electrique-rabattable-automirror.html
Haut | Bas	Hors ligne Profil Garage Site Internet

Passion39	Sujet du message: Re: Schéma électrique de portes 8P à partir de 2012 Posté: 14 Juil 2016, 08:49
Audiste Fidèle Inscription: 26 Déc 2011, 23:58 Messages: 857 Département: 01 Audi A3 2.5 TFSI 340Ch RS3 de Oct 2011	@91carat: oups @Sharky: pourquoi tirer un fil? Tu ne remplace pas la bouton de reglage? Le boîtier se mets entre l'alimentation du moteur et le bouton, ca commande donc les 2 retro @michel: merci je ne t'ai pas sollicité directement, je ne voulais pas passer pour un chiant oui, j'ai pris ce boîtier
Haut | Bas	Hors ligne Profil Garage

Sharky	Sujet du message: Re: Schéma électrique de portes 8P à partir de 2012 Posté: 14 Juil 2016, 23:13
Audiste Curieux Inscription: 03 Juil 2016, 15:08 Messages: 206 Localisation: Bordeaux Département: 33 Audi S3 2.0 TFSI 265Ch S de Sep 2008	En effet je n'avais pas vu comme ça! Je verrais a réception et je te tiendrais au courant, sauf si tu as été plus rapide que moi!
Haut | Bas	Hors ligne Profil

marc64	Sujet du message: Re: Schéma électrique de portes 8P à partir de 2012 Posté: 20 Fév 2017, 12:38

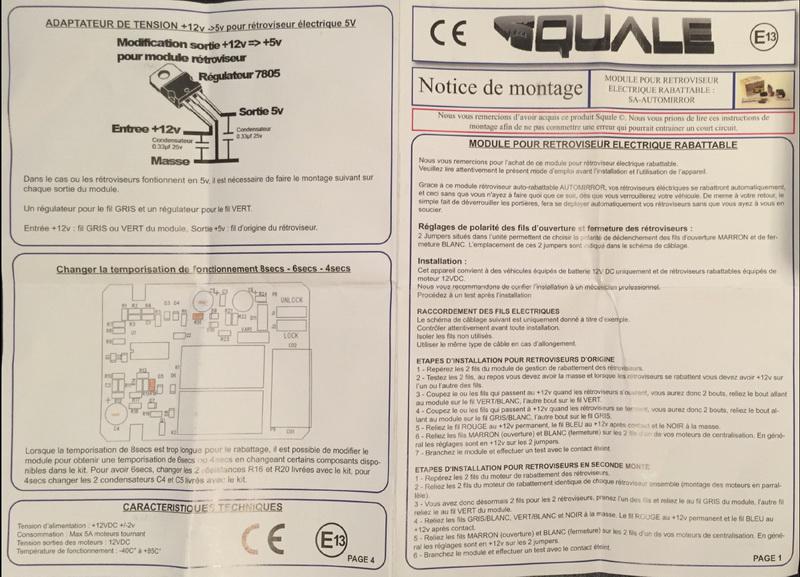

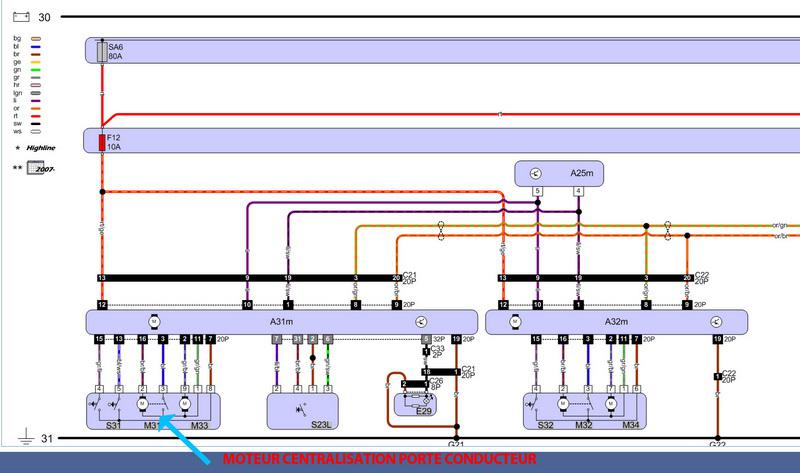

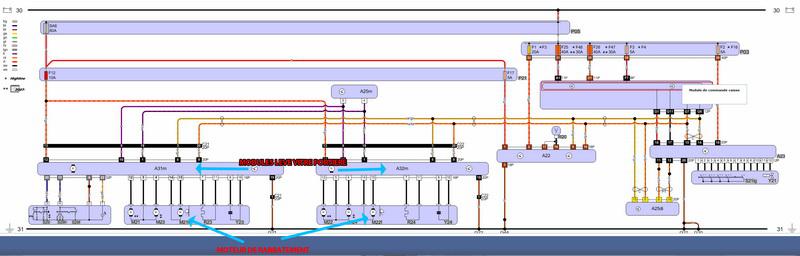

Audiste Intéressé Inscription: 04 Mar 2013, 10:12 Messages: 600 Département: 33 Audi S3 2.0 TFSI 300Ch S de Mai 2015	J'ai essayé de monter le module hier après midi, sans succès J'avais pas les 3 schémas fourni par MacGivre, seulement la doc du boitier et les schémas fournit par le forum du site de vente : Impossible de repérer les bons fils, je trouve pas les correspondances. J'ai essayé de trouver le +12V quand on rabat ou quand on ouvre les rétros, mais j'ai pas de changement de tension sur aucun des 4 fils du commodo des rétros. Même chose sur le bouton de fermeture/ouverture des portes
Haut | Bas	Hors ligne Profil Garage
