MessagePosté: 03 Nov 2019, 08:50
Nouveau Membre
Nouveau Membre

Inscription: 02 Nov 2019, 22:40
Messages: 27
Localisation: corse
Département: 2A

Audi A3 2.0 TDI 140Ch
Ambiente de Sep 2009
bonjour :sos:
voila mon soucis je suis a la recherche d'info sur le relais qui pilote les ventilateurs moteurs,ou se trouve t'il ?
moteur cba
ma clim coupe au bout de2 mn
ma pompe a eau secondaire ne fonctionne pas (elle est neuve)
mes ventilos sont neufs
on m'a parlé d'un relais rectangulaire j293
merci


Dernière édition par valinco20a le 08 Nov 2019, 18:14, édité 4 fois.

Haut | Bas
 Sujet du message: Pompe à eau et ventilateur HS
MessagePosté: 03 Nov 2019, 17:49
Nouveau Membre
Nouveau Membre

Inscription: 02 Nov 2019, 22:40
Messages: 27
Localisation: corse
Département: 2A

Audi A3 2.0 TDI 140Ch
Ambiente de Sep 2009
re bonjour

alors voila j ai un soucis avec ma boite a fusible, j'ai une espece de languette a l'avant gauche alors que je devrais avoir un relais appelé j2 si je tiens compte de ce que j'ai vu ici et qui correspondrait certainement a mon soucis de non fonctionnement de la pompe a eau secondaire ainsi que les ventilos ou alors le fameux j293 que je n'arrive pas a localiser,

il n'est pas sur ma cage de ventilateur et ni sur le longeron j'epluche tout le forum depuis le debut de l'apres midi et impossible de le localiser,

je demandes juste qu'on me dise ou il se trouve (c'est une allemande)



Dernière édition par MacGivre le 03 Nov 2019, 22:13, édité 1 fois.
MAJ


Haut | Bas
MessagePosté: 04 Nov 2019, 20:20
Avatar de l’utilisateur
Moderateur
Moderateur

Inscription: 29 Juil 2014, 18:54
Messages: 8091
Localisation: Dans le garage...
Département: 35

Autre VAG 2.0 TFSI 300Ch
S de Oct 2017
Pour la "languette " c'est simplement un shunt car ton véhicule n'est pas équipé de ce relais ! Pour moi tu n'as pas le bon schémas électrique

Car le relais J299 OU J757 emplacement A2 est uniquement monté sur moteur :

Spoiler, cliquez moi pour afficher le texte

2 - Relais de pompe à air secondaire -J299-
q Emplacement de fiche A2
q Uniquement pour véhicules avec lettres-repères moteur BSE, BSF, CBFA, CCSA, CMXA

2 - Relais d'alimentation en courant pour composants du moteur -J757-
q Emplacement de fiche A2
q Uniquement pour véhicules avec lettres-repères moteur BPT, BPU, BYT, BZB, CAWB, CCTA, CAXC, CDAA, CCZA, CBZB

2 - Relais de pompe supplémentaire de liquide de refroidissement -J496-
q Emplacement de fiche A2
q Uniquement pour véhicules avec lettres-repères moteur CAXC, CMSA



Ton ventilateur se met-il en route quand tu crée un défaut comme en débranchement sont de T° eau ?

---------------------------------

Pour les tdi CBAB c'est le J293 qui est généralement intégré au ventilateur, comme ça

La petite pompe à eau électrique : elle ne sert que pour l'EGR FAP, je voit sur ton garage que tout est retiré donc elle ne tourne pas ! (elle est géré par le calculateur moteur)

elle est alimenté par le SB24 donc le fusible 24 dans le compartiment moteur, celui qui gère en autre le volet d’admission qui tombe souvent en panne.

_________________
MacGivré
Modérateur Général Image
Pour toutes demandes de partenaires, d'informations... merci de m'envoyer un "MP"

Hors Gradés , Je n'apporte plus de réponses aux MP d'aides techniques ! Passer par le forum, c'est une communauté de partage donc inutile par MP, Merci

Avant de créer un nouveau sujet, vérifiez avec la fonction "Rechercher" que le sujet n'a pas déjà été traité.
La modération se réserve le droit de supprimer les messages et les topics ne respectant pas les "règles "de la communauté.


Haut | Bas
MessagePosté: 04 Nov 2019, 21:48
Nouveau Membre
Nouveau Membre

Inscription: 02 Nov 2019, 22:40
Messages: 27
Localisation: corse
Département: 2A

Audi A3 2.0 TDI 140Ch
Ambiente de Sep 2009
helllo
je n'est pas fait le test de debrancher la sonde ( celle qui indique la temperature au tableau et c'est bien celle qui est a droite de la culasse quand on est face au moteur)????
mon volet d'admission est neuf
mes ventilos sont neuf
ma pompe a eau secondaire a 1 ans a été changé en meme temps que la distri
le J293 est integré aux ventilos !!!!...donc forcement je pouvais pas le trouver..

que penses tu de mon soucis,sachant que quand la pompe a eau secondaire a été changée la personne avait reussi a actionner les ventilo avec son diag et la maintenant plus rien.

est ce que le liquide de refroidissement circule quand meme dans les durites si la pompe a eau secondaire ne fonctionne pas (elle pourrait avoir une poulie folle) car ma durite superieur est chaude et mon inferieur froide ????

que veux tu dire par la " Pour moi tu n'as pas le bon schémas électrique"

merci


Haut | Bas
MessagePosté: 05 Nov 2019, 13:56
Nouveau Membre
Nouveau Membre

Inscription: 02 Nov 2019, 22:40
Messages: 27
Localisation: corse
Département: 2A

Audi A3 2.0 TDI 140Ch
Ambiente de Sep 2009
alors en discutant avec macgivre,il me dit que mon relais est integré a mes ventilos (ils sont neuf) donc je pouvais pas le trouver et il a vu ma boite a fusible et la encore soucis au sujet de l'emplacement du relais j2 moi j ai une "languette" (shunt)..........la ma question est qui ou quoi commande les ventilos et la pompe a eau secondaire ???????


Dernière édition par MacGivre le 05 Nov 2019, 19:03, édité 1 fois.
Fusion avec le sujet de la même panne !


Haut | Bas
MessagePosté: 05 Nov 2019, 15:33
Avatar de l’utilisateur
Moderateur
Moderateur

Inscription: 09 Avr 2012, 14:59
Messages: 8574
Localisation: 94 et 45
Département: 94

Audi S3 2.0 TFSI 265Ch
S de Juin 2012

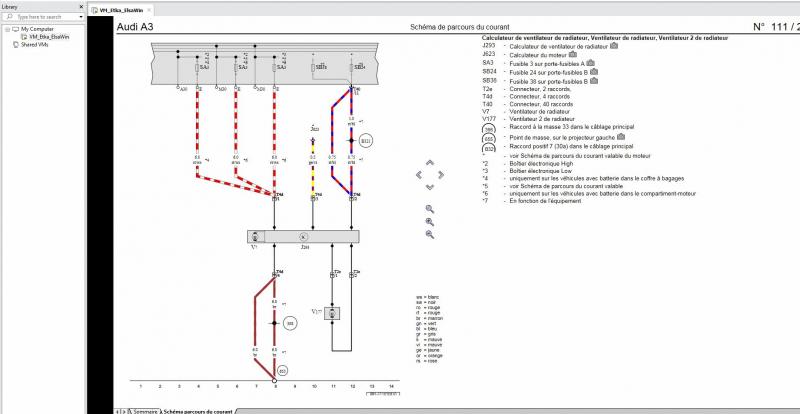

si ça peut t'aider :


_________________
/!\ HORS MEMBRES GRADES, PAS DE SUPPORT PAR MP - POSEZ VOS QUESTIONS SUR LE FORUM /!\
/!\ Pas d’aide d’ordre technique tant que la présentation de la voiture n’a pas été faite en bon et due forme ! /!\
Nous sommes un forum communautaire et non pas une hotline Audi
> Règles du forum à lire et à relire <
La modération se réserve le droit de verrouiller ou de supprimer tout message ne respectant pas le règlement du forum


Haut | Bas
MessagePosté: 05 Nov 2019, 17:36
Nouveau Membre
Nouveau Membre

Inscription: 02 Nov 2019, 22:40
Messages: 27
Localisation: corse
Département: 2A

Audi A3 2.0 TDI 140Ch
Ambiente de Sep 2009
merci pour le schema,mais je suis une bille en electricité .
par contre mes fusibles SA et SB sont bons

je reviens avec mon probleme qui est resolus,enfinnnnnn je vais essayer d'etre clair
donc mes ventilos etaient hs et le fusible avait été retiré de la boite a fusible (par l ancien proprio) vu que je n'arrivais a trouver la photo de ma boite a fusible je tournais en rond !!!!
donc les ventilos via le relais integré (moteur cbab) commande la pompe a eau secondaire le bas de mon radiateur est redevenu chaud maintenant mon circuit se fait parfaitement,quand je mets la clim,les 2 ventilo tournent a vitesse normal
les codes erreurs etaient
P0691 circuit de commande ventilateur 1 ,bas intermittent
P261A pompe "b" de liquide de refroidissement - circuit de commande ouvert

voila probleme resolut


Dernière édition par ZIPPO4594 le 06 Nov 2019, 09:20, édité 1 fois.
Attention aux doubles posts


Haut | Bas
MessagePosté: 08 Nov 2019, 06:33
Avatar de l’utilisateur
Contributeur Technique
Contributeur Technique

Inscription: 10 Juil 2010, 11:57
Messages: 939
Localisation: Compiegne
Département: 60

Audi A3 2.0 TDI 140Ch
Ambition Luxe de Oct 2005
Slt

Ah, pas bien .
Il aurait dû te le dire .

Édit ton sujet plus haut et rajoute dans le titre "Résolu "

Envoyé de mon SM-G960F en utilisant Tapatalk

_________________
Aucun support ou autre en MP


Haut | Bas
MessagePosté: 08 Nov 2019, 19:06
Avatar de l’utilisateur
Moderateur
Moderateur

Inscription: 29 Juil 2014, 18:54
Messages: 8091
Localisation: Dans le garage...
Département: 35

Autre VAG 2.0 TFSI 300Ch
S de Oct 2017
Merci pour ton retour, je met en résolu
